供应Viking高精密合金超低阻贴片电阻
| 价 格： | 0.10 | |
| 型号/规格： | LR系列 | |
| 品牌/商标： | VIKING(光颉) | |
| 环保类别： | 无铅环保型 | |
| 产品主要用途： | 精密电子仪器仪表 | |
| 功率分类： | 大功率（＞5W） | |
| 精度类别： | 高精度型（≤1%） | |
| 外形结构特征： | 片状型 | |
| 引出线类型： | 无引出线 | |
| 包装形式： | 卷带编带包装 |
合金超低阻贴片电阻 (LR系列): 为符合高功率电气特性，采用高纯度、高导热及低TCR及耐高温的特殊合金，以符合客户的需求，高导热材质可大幅降低电路板上的散热面积，一体成型无切割结构，可达到几乎无电感值，电阻值范围： 0.5mohm - 22mohm。精度 ±1% 2% 5%, TCR 50ppm/℃, 尺寸1206、2010及2512。主要应用于手提电脑，主机板，屏幕，玩具充电控制板，手机及各类充电器控制板，电源供应器，电源转换器等等。
产品特性：
• 高额定功率高达3W；
• 从0.5到15毫欧的电阻值；
• 低阻抗值(可低至0.25m ohm)
• 精密容差(标准±5%,±1%，也可提供±0.5%)
• 耐高温使用环境(可达到+275℃)
• 低温度系数（温漂系数）TCR (可低至50ppm/℃以下)
• 低感值(0.5-5nH)
• 热电耦效应 EMF (可低至1uV/℃)
• 耐高电流使用(大于125A)
• 高功率密度
• 多种外观尺寸( 1206 / 2010 / 2512)
产品参数：
• 规格尺寸： 1206、2010、2512；
• 阻值范围：0.5mohm-15mohm（0.5毫欧到15毫欧）；
• 精度：±1%、±3%、±5%；
• 功率：1.5W、2W、2.5W、3W；
• 温漂系数 (TCR)：50ppm、75ppm、100ppm、150ppm /℃；
（注：Viking能够按客户的要求制造需求的尺寸和阻值）
主要应用：
• NB(电源管理)；
• MB(电源管理)；
• SWPS(DC- DC转换器，充电器，转接器)；
• 监视器(电源管理)；
• 主要应用于医疗仪器，量测设备，汽车相关控制板，计算机周边控制板，电源转换器， LCD 控制板，手机，手提电脑，主机板，屏幕，玩具充电控制板，各类充电器控制板，电源供应器，各类控制板，各类电子产品，小型化及网络排阻可大幅减少电路板面积，电子电力设备，UPS，电子负载，高频放大器，医疗电源，电子减速系统，电动车燃料电池等等。应用在精密仪器，有线及无线通讯网路设备等等。应用在LED定电流控制，小型化模块及混合电路(Hybrid Circuits)等等。
合金超低阻贴片电阻命名方法：
1、5%精度的命名：RS-05K102JT
2、1%精度的命名：RS-05K1002FT
R －表示电阻
S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
K －表示温度系数为100PPM,102－5%精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102=1000Ω=1KΩ。1002是1%阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002=10000Ω=10KΩ。
J －表示精度为5%、F－表示精度为1%。
T －表示编带包装
贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，±5%精度的常规是用三位数来表示例 例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω=1KΩ,1000000Ω=1MΩ
为了区分±5%，±1%的电阻，于是±1%的电阻常规多数用4位数来表示 ，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ。
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 韩大伟
- 电话：010-56034163
- 传真：010-62659870
- 手机：15313872928
- QQ ：
供应Viking高精密打线式贴片电阻
信息内容：可雷切芯片电阻(WB系列): 可单边或双边打线 小型尺寸0201、0402、0603及其它特殊客制化尺寸， 可依客户特殊规格需求订制。 精度：±0.1%，±0.5%，±1%，±5%，±10%, 低TCR 25ppm/℃ ，电阻值范围：1Ω~332KΩ 应用在LED定电流控制，小型化模块及混合电路(Hybrid Circuits)等等。 打线也叫Wire Bonding (压焊，也称为绑定，键合，丝焊)是指使用金属丝(金线、铝线等)，利用热压或超声能源，完成微电子器件中固态电路内部互连接线的连接，即芯片与电路或引线框架之间的连接。 产品特性： 薄膜钝化镍铬电阻元件 公差为±0.1％ 极低的温度系数±25PPM/℃ 阻值范围宽 自定义的键合模式设计 产品参数： 规格尺寸： 0201、0402、0603； 阻值范围：10Ω~332KΩ（10ohm~332K ohm）； 精度：±0.1%、±0.5%、±1%、±5%、±10%； 功率：1/16W、1/10W、1/8W、1/4W、1/3W、3/4W、1W； 温漂系数 (TCR)：25ppm、50ppm、100ppm℃； 使用温度范围：-55°c -- +155°c； 工作电压：15V~50V； （注：Viking能够按客户的要求制造需求的尺寸和阻值） ...

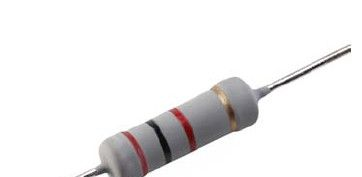

供应Viking高精密金属氧化膜电阻
