供应SCX01DN压力传感器

价 格: 面议
型号/规格:SCX01DN压力传感器
品牌/商标:HONEYWELL(霍尼韦尔)

SCX 系列传感器对于要求在宽温度范围内保持高精度
的压力应用,提供了经济的解决方案这种内部校正和温
度补偿传感器专门设计提供对于0 ° C 至70° C 温度范围
内和稳定输出此系列供使用非腐蚀非离子工作
流体如空气干燥气体及类似介质

本产品可供测量从  1psi(SC X01)至  15 0psi(SCX150)的绝
对压力差压和表压绝压传感器具有内部真空基准及
与压力成比例的输出电压差压传感器可利用压力
传感器隔膜任一侧的压力可用于表压或差压测量

SCX 设备特点是集成电路传感元件和激光微调厚膜陶
瓷安装在紧凑尼龙外壳中此封装可以提供与外部组件
应力的隔离方便的安装孔及使用标准塑料软管作为压
力导气管

所有SCX 系列, 全量程校正在± 1 %内 及提供± 300
微伏极低零压输出因此对许多应用,在信号调节电路
中不需要微调电路若要求扩展工作温度范围(超过0 ° C
至70°C) 传感器有 2 个引脚, 可提供与温度成正比的输
出电压用于外部电路设计

电桥的输出与供电电压成比例 可接受+20V 以下任何
直流供电电压

由于此设备具有极低噪声和优良温度补偿它们可用于
医疗和其它高性能用途十分理想100 微秒响应时间使
该系列成为计算机外围设备和气动控制额定值
   供电电压, Vs    +20Vdc
   共模压力     50psig
   引线焊接温度    250° C(2 至4 秒)

  环境技术要求
   温度范围
    补偿     0 ° C 至+70 ° C
    工作     -40 ° C 至+85 ° C
    贮存     -55 ° C 至+125° C
    湿度极限    0 至100%RH 非冷凝

标准压力范围

部件号  工作压力  破裂压力*  典型满量程
SCX01DN  或 DNC  0-1 psid  20 psid  18mV
SCX05DN 或DNC  0-5 psid  20 psid  60 mV
SCX15AN 或ANC  0-15 psia  45 psia  90 mV
SCX15DN 或DNC  0-15 psid  45 psid  90 mV
SCX30AN 或ANC  0-30 psia  90 psia  90 mV
SCX30DN 或DNC  0-30 psid  90 psid  90 mV
SCX100AN或ANC  0-100 psia  150 psia  100 mV
SCX100DN或DNC  0-100 psid  150 psid  100 mV
SCX150AN或ANC  0-150 psia  150psia  90 mV
SCX150DN或DNC  0-150 psid  150S CX 性能特点

特  性  最小值  典型值  值  单位
零点偏置
(1)(11)
  -300  0.0  +300  µ V
复合压力非线性度和压力滞后
(3)
  -  ±0.1  ±0.5  %满量程
温度对补偿的影响(0 ° C 至70° C)
(4)
  -  ±100  ±500  µ V
温度对量程的影响(0 ° C 至70° C)
(4)
  -  ±0.2  ±1.0  %满量程
重复性
(5)
  -  ±0.2  ±0.5  %满量程
输入电阻
(6)
    4.0  -  kΩ
输出电阻
(7)
  -  4.0  -  kΩ
共模电压
(8)
  5.8  6.0  6.2  Vdc
响应时间
(5)
  -  100  -  µ sec
补偿和量程的长期稳定性
(10)
  -  ±0.1  -  mV



淄博先行测控系统有限公司
公司信息未核实
  • 所属城市:山东 淄博
  • [联系时请说明来自维库仪器仪表网]
  • 联系人: 张立新
  • 电话:0533-13723995578
  • 传真:0533-3165946
  • 手机:13723995578
  • QQ :QQ:36887002
公司相关产品

供应13C 19C honeywell不锈钢充油压力传感器

信息内容:

特点 • 低成本 • 坚固的,不锈钢封装 • 小尺寸 • 可靠的半导体技术 • 经过校准和温度补偿 • 绝压和表压 • 真空兼容的,隔离传感器 • 0 psi 至3 psi ,0 psi 至500 psi 典型应用 • 工业控制 • 过程控制系统 • 工业自动化 压力传感器特性 - 对所有器件 环境参数 补偿温度范围 0℃ - 82℃[32℉- 180℉] 工作温度范围 -40℃-125 ℃[-40 ℉-257 ℉] 存贮温度 -40℃-125 ℃[-40 ℉-257 ℉] 振动 在20 Hz 至2000 Hz 时,为10G 冲击 对于11 ms,为100G 寿命 最少1,000,000次循环 绝缘电阻 在50 Vdc 时, 为50 MΩ 额定值 “K”型电压 供电电压Vs = +15Vdc “L ”型电压 供电电流I s = +2.0 mA 压力范围(19C 、19U ) 分类列表 压力范围 工作压力(7) 爆裂压力(8) 19(C,U) 003P G (1…9) (K/L) 0 psig 至 3 psig 9 psig 15 psig 19(C,U) 005P G (1…9) (K/L) 0 psig 至5 psig 15 psig 25 psig 19(C,U) 010P G (1…9) (K/L) 0 psig 至10psig 30 psig 50 psig 19(C,U) 015P (A,...

详细内容>>

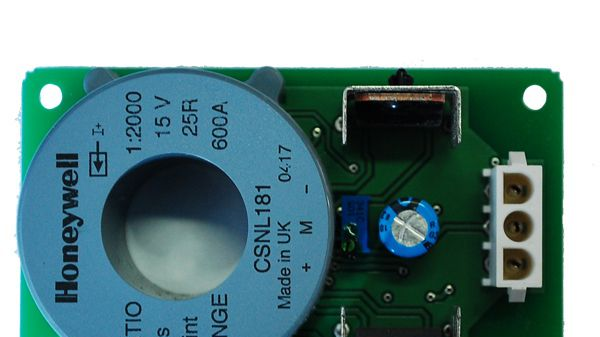

供应CSNL181电流传感器
