特点
• 低成本
• 坚固的,不锈钢封装
• 小尺寸
• 可靠的半导体技术
• 经过校准和温度补偿
• 绝压和表压
• 真空兼容的,隔离传感器
• 0 psi 至3 psi ,0 psi 至500 psi
典型应用
• 工业控制
• 过程控制系统
• 工业自动化
压力传感器特性 - 对所有器件
环境参数
补偿温度范围 0℃ - 82℃[32℉- 180℉]
工作温度范围 -40℃-125 ℃[-40 ℉-257 ℉]
存贮温度 -40℃-125 ℃[-40 ℉-257 ℉]
振动 在20 Hz 至2000 Hz 时,为10G
冲击 对于11 ms,为100G
寿命 最少1,000,000次循环
绝缘电阻 在50 Vdc 时, 为50 MΩ
额定值
“K”型电压 供电电压Vs
= +15Vdc
“L ”型电压 供电电流I
s
= +2.0 mA
压力范围(19C 、19U )
分类列表 压力范围 工作压力(7) 爆裂压力(8)
19(C,U) 003P G (1…9) (K/L) 0 psig 至 3 psig 9 psig 15 psig
19(C,U) 005P G (1…9) (K/L) 0 psig 至5 psig 15 psig 25 psig
19(C,U) 010P G (1…9) (K/L) 0 psig 至10psig 30 psig 50 psig
19(C,U) 015P (A,G,V) (1…9) (K/L) 0 psi 至 15 psi 45 psi 75 psi
19(C,U) 030P (A,G,V) (1…9) (K/L) 0 psi 至 30 psi 90 psi 150 psi
19(C,U) 050P (A,G,V) (1…9) (K/L) 0 psi 至 50 psi 150 psi 250 psi
19(C,U) 100P (A,G,V) (1…9) (K/L) 0 psi 至 100 psi 300 psi 500 psi
19(C,U) 200P (A,G,V) (1…9) (K/L) 0 psi 至 200 psi 600 psi 1000 psi
19(C,U) 300P (A,G,V) (1…9) (K/L) 0 psi 至 300 psi 900 psi 1500 psi
19(C,U) 500P (A,G,V) (1…9) (K/L) 0 psi 至 500 psi 1200 psi 2400 psi
注:
7. 在不影响传感器性能或精度的情况下,能够施加的压力。
8. 在传感元件和传感器外壳不分离的条件下,能够施加的压力。
19C 系列性能特性
(1 )
特性 最小值 标准值 值 单位
零点压力输出及偏移(除3 psi 和5 psi 外)
(11 )
-2 0 +2 mV 输出量程
(2)
98 100 102 mV 输出量程(仅用于3 psi 和5 psi ,“K”型单元)
(2)
48 50 52 mV 非线性
(3)
- ±0.1 ±0.25 ﹪FSS
迟滞
(3)
- ±0.015 ±0.030 ﹪FSS
重复性 - ±0.010 ±0.030 ﹪FSS
温度对满量程的影响
(4)
- ±0.5 ±1.0 ﹪FSS
温度对零点偏移的影响
(4)
- ±0.5 ±1.0 ﹪FSS
温度对满量程的影响(仅用于0 psi 至3psi 和0 psi 至5 psi
(4)
- - ±2.0 ﹪FSS
温度对零点偏移的影响(仅用于 0 psi 至3psi 和0 psi 至5 psi )
(4 )
- - ±2.0 ﹪FSS
热迟滞(0℃至82℃[32 至180℉]) - ±0.1 ±0.3 ﹪FSS
零点偏移和满量程的长期稳定性
(5)
- ±0.1 ±0.3 ﹪FSS
响应时间
(6)
- 0.1 - ms 共模电压(“K” 电压型)
(9)
0.5 1.3 2.0 Vdc 输入阻抗(“L ”型电流) 2.0 4.5 8.0 kΩ
输入阻抗(“K”型电压) 8.0 25 50 kΩ
输出电阻 3.0 4.5
13C 19C honeywell不锈钢充油压力传感器
13C500PS1L
13C1000PS1L
13C3000PS1L
13C5000PS1L
13C1000PA1K
13C3000PA1K
13C3000PS4K
13C5000PS4K
13C5000PS5K
13C1000PSOL SZ76386
13C3000PSOL SZ76387
13C5000PSOL SZ76388
19C003PG1L
19C005PG1L
19C010PG1L
19C015PG1L
19C100PG1L
19C030PG1L
19C050PG1L
19C300PG1L
19C500PG1L
19C015PA1L
19C030PA1L
19C050PA1L
19C100PA1L
19C300PA1L
19C500PA1L
19C003PG3L
19C005PG3L
19C010PG3L
19C010PG5K
19C015PG5K
19C015PV1L
19C030PA1K
19C030PA6K
19C030PG1K
19C030PG5K
19C030PV4K
19C050PG3L
19C050PG5K
19C100PA1K
19C100PA4K
19C100PG3L
19C100PG4K
19C100PG5K
19C300PA1K
19C300PG5K
19C500PA1K
19C500PA8L
19C500PV4K
19C050PA2K
19C030PV1L
19C050PA1K
19C100PG1K
19C030PG4K

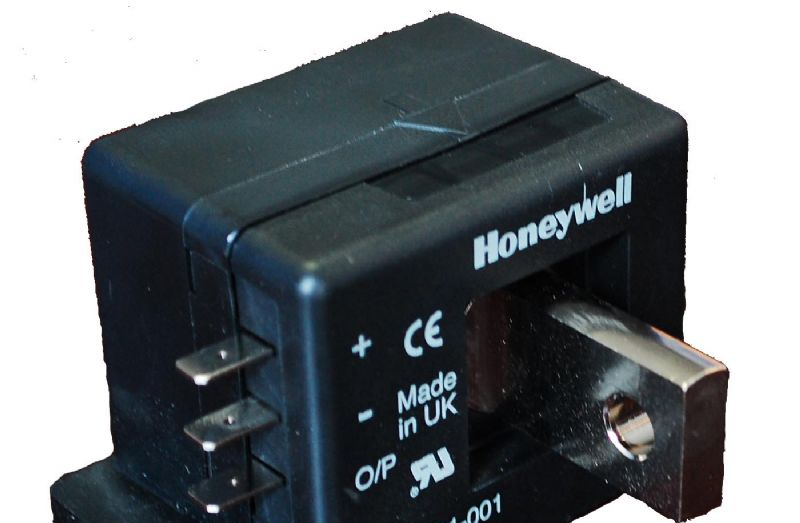

闭环电流传感器,基于磁补偿原理。原/副边电路之间电气绝缘的,可以测量直流、交流和脉冲电流。 2.电气参数 额定电流(In) : 300A.t rms(额定值) 特点 • 可测量 AC,DC 和脉冲电流 • 富有竞争力的性价比 • 更优的精度及线性度 • 快速响应时间 • 过载能力高 • 高标准的一次和二次电路间的电 绝缘性能 • 工业级的工作温度范围 • 尺寸小,重量轻 测量范围 : 0~±600A.t(DC~AC Peak) 测量阻值(在 70℃) : Rm min Rm max with±12V, at±300 A.t Max : 0ohm 30ohm at±600 A.t Max : 0ohm 5ohm with±18V, at±300 A.t Max : 20ohm 70ohm at±600 A.t Max : 20ohm 25ohm 模拟输出电流(在 300A 时) : 150mA 匝数比率 : 1/2000 精度(25℃) : 优于±0.5%In 供...
产品描述: 闭环电流传感器可在 0-25、0-50、0-100、0-600、0-1200A 的各测量范围内测量交流、直流和脉冲电流。CSN 系列电流传感器基于霍尔效应和零位平衡原理或零磁通量方法(反馈系)。传感器磁芯中的磁通量恒定控制在零位。需用来平衡零磁通量的电流量为流过导线的一次电流测量值乘以一次线圈与二次线圈的比值。这闭环电流是传感器的输出,并表现出在任何时候一次电流的降低是由二次线圈的匝数造成的。该电流可用电流通过电阻时的电压表示。 特点: • 可传感的电流值高达 1200A。 • 可以测量交流、直流和脉冲电流。 • 性价比。 • 响应快速,不会过冲。 • 过载能力强。 • 一次电路和二次电路之间的电绝缘性能等级高。 • 尺寸小、重量轻。 CSNJ481 系列闭环电流传感器,基于磁补偿原理。原/副边电路之间电气绝缘的,可以测量直流、交流和脉冲电流。 2.电气参数 额定电流(In) : 300A.t rms(额定值) 特点 • 可测量 AC,DC 和脉冲电流 • 富有竞...
