价 格: | 0.00 | |
型号/规格: | 0204 0307 0410 0510 | |
品牌/商标: | TDK | |
环保类别: | 无铅环保型 | |
主要用途: | 工业电子电气设备 | |
额定电流: | A | |
额定电压: | V | |
外形尺寸: | mm |
供应色环电感 色环电感报价 色环电感批发
色环电感判断
1 2 3 4 5 6 7 8 9 0
棕 红 橙 黄 绿 蓝 紫 灰 白 黑

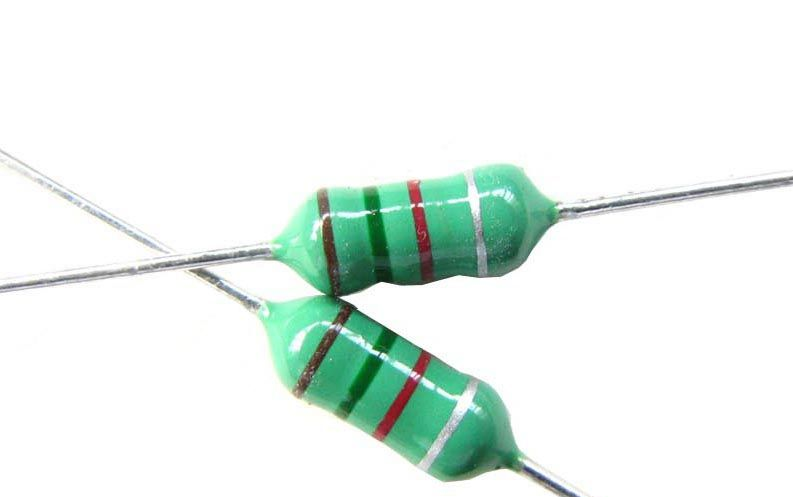

四色环电感:
环 第二环 第三环 第四环
有效数字1 有效数字2 乘十的幂数 精度:无20%;银10%;金5%
例:棕 黑 棕 银——>10X10=100μH,误差10%
橙 橙 金 银——>33X0.1=3.3μH,误差10%
电感量和额定电流范围:
lga0204 0.1uh--1.0mh 700ma--20ma
lga0307 0.1uh--1.0mh 700ma--60ma
lga0410 0.1uh--1.0mh 900ma--100ma
lga0510 1.2mh--100mh 10ma--5ma
电感器的作用与电路图形符号
(一)电感器的电路图形符号

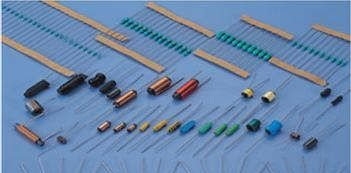

电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁芯、铁芯上绕制成的一组串联的同轴线匝,它在电路中用字母"L"表示,左图是其电路图形符号,右图是实物图。
电感器的作用
电感器的主要作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐
电感器的图形符号
振电路。
电感在电路中的作用
电感——电路中的“整理、梳理者”
我们晓得,电生磁、磁生电,两者相反相成,总是随同显示。当一根导线中拥有恒定电流流过时,总会在导线四周激起恒定的磁场。当我们把这根导线都弯曲成为螺旋线圈时,应用中学学过的电磁感应定律,我们就能断定,螺旋线圈中发生了磁场。接上去,我们将这个螺旋线圈放在某个电流回路中,当这个回路中的直流电变化时(如从小到大或许相反),电感中的磁场也应该会发生变化,变化的磁场会带来变化的“新电流”,由电磁感应定律,这个“新电流”一定和原来的直流电方向相反,从而在短时刻内关于直流电的变化构成一定的抵抗力。只是,一旦变化完成,电流稳固上去,磁场也不再变化,便不再有任何障碍发生。
假如你以为上面一段描绘十分难懂、拗口,我们无妨从另一个角度来说明。假定有一条人工渠,渠边有一个大大的水车,水车很繁重,需求较大流量的渠水才干推进它。首先,渠道中没有水的时分,水车是不会转动的。接下去工人开启闸门开端放水,在放水最开端的时分,水流会从小到大,那么水车是怎样样变化的呢?
水车会随着水的到来而快速旋转和水同步?显然不是,由于惯性和阻力的存在,水车会迟缓的开端转动,过一段时刻后才会和水流构成稳固的均衡。在水车 “起步”,开端迟缓转动的进程,实践上也是水车在阻拦制止水流向前,抵抗水流变化的进程。在水流颠簸、水车转速也稳固后,水和水车构成一种调和共生的关系,就互不干预了。
那么假如关掉闸门呢?关掉闸门后,水会逐步增加,流速也会下降。在水流流速下降的时分,水车并不能快速和水流树立新的均衡,它还会依据之前的速率持续旋转一段时刻,并带动水流在一定时刻内维持之前的速率,接着水车会随着水流速降低、水流增加而渐渐中止转动。恰是这种紧张电路中电流的变化幅度的特性,使得电感就像是电路中的一个“整理、梳理者”。
通直流,阻交流
从上面的过程来看,我们完全可以将电感器的作用和水车等同起来,它们的核心作用都是阻止电流(水流)的变化。比如电流由小到大,水流由大到小的过程中,无论是电感器还是水车都存在一种“滞后”作用,它们能在一定时间内抵御这种变化。从另一个角度来说,正因为电感器和水车拥有储存一定能量(惯性)的作用,因此它们才能在变化来临时试图维持原状,但需要说明的是,当能量耗尽后,则只能随波逐流。
说到这里,电感器的特别作用就非常清晰了——那就是“通直流,阻交流”。为什么这样说呢?如果以水车作为例子的话,直流就是恒定的一个方向的水流,水车虽然在水流开闸后的一小段时间内对水流有阻止,但一旦水车和水流建立平衡,则无论是水车还是水流都会按照规律运动,不再会有阻止发生,这就是“通直流”。作为“阻交流”,试想,如果渠道中的水流一会向左、一会向右,水车在其中也无法正常转动,的结果是水渠无法形成正常的运转,这就是电感的“阻交流”作用。
我们在主板上常常可以看到裸露的,有粗壮铜丝缠绕的元件,没错,那就是电感。
电感的“通直阻交”特性,让其在电路中能够发挥巨大的作用。在板卡中,电感多被用在储能、滤波、延迟和振荡等几个方面,是保障板卡稳定、安全运行的重要元件。当然,如果要深入分析这些作用,往往牵涉到很的电子知识,本文就不多做介绍了,感兴趣的读者可以自行查阅电路设计的相关内容。
电话:0769-85313098
供应色环电感 色环电感参数 色环电感批发 色环电感识别方法 : 色环电阻是应用于各种电子设备的最多的电阻类型,无论怎样安装,维修者都能方便的读出其阻值,便于检测和更换。但在实践中发现,有些色环电阻的排列顺序不甚分明,往往容易读错,在识别时,可运用如下技巧加以判断。 1、 先找标志误差的色环,从而排定色环顺序。最常用的表示电阻误差的颜色是:金、银、棕,尤其是金环和银环,一般绝少用做电阻色环的环,所以在电阻上只要有金环和银环,就可以基本认定这是色环电阻的最末一环。 2、 棕色环是否是误差标志的判别。棕色环既常用做误差环,又常作为有效数字环,且常常在环和最末一环中同时出现,使人很难识别谁是环。在实践中,可以按照色环之间的间隔加以判别:比如对于一个五道色环的电阻而言,第五环和第四环之间的间隔比环和第二环之间的间隔要宽一些,据此可判定色环的排列顺序。 3、 在仅靠色环间距还无法判定色环顺序的情况下,还可以利用电阻的生产序列值来加以判别。比如有一个电阻的色环读序是:棕、黑、黑、黄、棕,其值为:100×104Ω=1MΩ误差为1%,属于正常的...
供应色环电感报价 色环电感编带 色环电感厂商 色环电感判断 1 2 3 4 5 6 7 8 9 0 棕 红 橙 黄 绿 蓝 紫 灰 白 黑 四色环电感: 环 第二环 第三环 第四环 有效数字1 有效数字2 乘十的幂数 精度:无20%;银10%;金5% 例:棕 黑 棕 银——>10X10=100μH,误差10% 橙 橙 金 银——>33X0.1=3.3μH,误差10% 电感简介 汉语拼音:diàn gǎn 英文名称:INDUCTOR英文复数:INDUCTORS 电感器(电感线圈)和变压器均是用绝缘导线(例如漆包线、纱包线等)绕制而成的电磁感应元件,也是电子电路中常用的元器件之一,相关产品如共模滤波器等。 当线圈中有电流通过时,线圈的周围就会产生磁场。当线圈中电流发生变化时,其周围的磁场也产生相应的变化,此变化的磁场可使线圈自身产生感应电动势(感生电动势)(电动势用以表示有源元件理想电源的端电压),这就是自感。 互感 两个电感线圈相互靠近时,一个电感线圈的磁场变化将影响另一个电感线圈,这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度,利用此原理制成的元件叫做互感器。 ...
