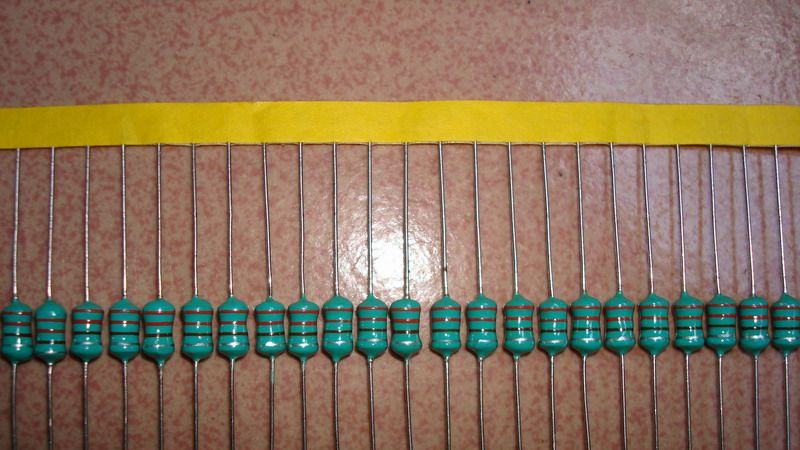

供应色环电感报价 色环电感编带 色环电感厂商

色环电感判断

1 2 3 4 5 6 7 8 9 0
棕 红 橙 黄 绿 蓝 紫 灰 白 黑

四色环电感：
环 第二环 第三环 第四环
有效数字1 有效数字2 乘十的幂数 精度：无20%;银10%;金5%
例：棕 黑 棕 银——>10X10=100μH，误差10%
橙 橙 金 银——>33X0.1=3.3μH，误差10%

电感简介

汉语拼音：diàn gǎn

英文名称：INDUCTOR英文复数：INDUCTORS

电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共模滤波器等。

当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。

   互感

两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。

    最小值与值

电感L的最小值由所需维持的最小负载电流的要求来决定。流过电感L的电流分为连续和不连续两种工作情况。不管是哪种情况，只要是输入、输出电压保持不变，则电流波形的斜率也不会因为负载电流的减小而改变。

如果负载电流I。逐渐减小，在电感L中的波动电流最小值刚好为零时，定义为临界电流Ioc则Ioc应等于电流峰一峰值的－半，即

Ioc=1/2△iL

当Io<Ioc时，iL将进人不连续状态Io≥Ioc时iL为连续状态。

单端正激式转换器的闭环控制电路如图所示。图中Cc为去磁复位绕组△的分布电容。连续状态的传递函数有两个极点；不连续状态的传递函数只有一个极点，如果想在状态转换过程中都能稳定地工作，就必须要进行小心细致的设计。

单端正激式转换器的闭环控制电路

L值的另一个限制因素将出现在应用于多组输出电压的情况。因为控制环只与－个相关的输出端闭环，当此输出端电流低于临界值时，占空比将减少以保持此输出端的电压不变。对于其他的辅助输出端，假定其所带的是恒定负载，在上述占空比下降的情况下，其电压也下降。很明显这不是所希望的，因此在多组输出电压时，为了保持辅助输出电压不变，电感L的值应大于所需的最小值。也就是说，如果辅助电压要保持在一定的波动范围内时，则主输出的电感必须一直超过临界值，即一直在连续状态。

电感的值一般受效率、体积和造价的限制，带直流电流运行的大电感的造价是昂贵的。从J眭能上来看，电感L过大将使调节系统的反应速度减慢。因为过大的L在负载出现较大的瞬态变化时限制了输出电流的变化率。
