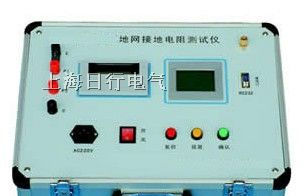

大型地网接地电阻测试仪介绍
 DWR大型地网接地电阻测试仪，采用了新型信号电源，并采用了微机处理控制和信号处理等措施，大型地网接地电阻测试仪很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

二、技术指标
1、仪器测量范围：0～15Ω
2、测量精度：    3%
3、测量输出电流：AC＜3A
4、测量线要求：  ≥Φ1.2mm2
5、供电电源：    AC220V/50HZ
6、仪器重量：    8kg

三、仪器测试原理
 本仪器采用电压电流法测量地网的接地电阻值，布线方式采用三极法。
仪器硬件结构简图如图1所示。本仪器在一次测量过程中采用异频多电源进行测量，计算机控制电源的输出频率并通过计算机数据采集和数据处理，消除了测量引线线间的干扰影响。本仪器还采用硬件滤波技术及软件滤波技术来降低工频干扰给测量结果带来的误差，进一步提高了信噪比，使得仪器测量结果更加稳定可靠。
仪器特点
体积小、重量轻。
布线劳动量小。无需大电流线。
测量精度高。
抗干扰能力强。大型地网接地电阻测试仪采用异频多电源方法，配合软硬件滤波技术，提高了抗干扰能力；通过计算机数据处理消除了测量引线线间干扰。
操作简单，液晶显示屏直接给出测量结果。

四、操作步骤：
1、按图3所示接好线；
2、检查接线无误后，打开AC220V电源开关，此时液晶屏显示“开始测试?”
3、按下确认键,仪器开始测量，屏幕显示“正在测量，请稍候…”约40秒后，测量完成，显示测量结果。此时按“设置”键可选择“打印”或“返回”，按“确认”键可执行所选择的操作命令。
4、测量结束后请关掉仪器电源，再拆除连线。

五、注意事项：
1、本仪器测量时范围为0～10Ω，如果超过量程或其它故障，如断线等，仪器将显示“超量程”字样，请检查后再进行测量。
2、本仪器采用交流异频电源，为使仪器可靠使用，在测试过程中尽量减小电流极接地电阻（比如深埋或浇灌盐水等），如超过仪器负载能力，仪器将显示“回路电阻偏大”字样。

六、质保书
上海日行电气有限公司生产的所有仪器设备实行两年保修，终身维护。在保修期内，负责免费检查、修理、零部件替换;用户附带的其他费用，如运输费用等由用户自己承担，由下列情况造成的损失，将酌情收取修理费用：
由于疏忽大意，不按操作规程操作，而导致设备的损坏。
不经同意，自行拆动设备，更换零部件引起的损坏。
大型地网接地电阻测试仪由于运输或其它搬运过程中，处理不当而引起的损坏。
