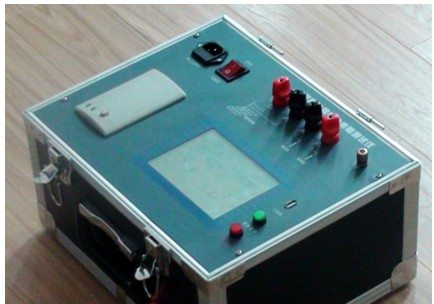

DWR-IV大型地网接地电阻测试仪技术介绍

一、概述
DWR-IV大型地网接地电阻测试仪主要用于测量大型地网的工频接地电阻值，接地电阻测试仪也可用于土壤电阻率的测量。其具有很强的抗干扰能力，可在不停电时进行测量。
地网接地电阻的测量，由于受电力系统零序电流的干扰以及高频干扰等各种干扰，使得测试结果产生很大的误差。特别是大型接地网接地电阻一般很小，干扰带来的相对误差更大。测量结果的不准确性带来的损失是可想而知的，例如损坏设备、地网误改造等，还会带来严重的安全隐患。目前，测试接地网工频接地电阻值的方法很多，由于信号频率与干扰频率不同，就可以通过滤波器来滤除工频干扰，从而提高测量精度。异频法由于采用的测试电流较小，大型地网接地电阻测试仪因此设备小巧，布线劳动强度大大减轻。
但是，微机继电保护测试仪工频接地电阻是指接地体在工频电流下呈现出的阻抗，而异频法采用的测试电流频率不为工频,因此其测量的工频等效性较差，有悖于电力系统规程规定的工频等效性要求。采用的测试频率与工频相差愈远则等效性愈差，即测量误差越大。为了保证测试的准确性，测试电流的波形必须为正弦波，且测试频率与工频不能相差太远。早在70年代，美国、日本等国就规定了测试频率与工频之差不能超过10Hz,我国也于2004年制定了DL/T845.2标准，该标准规定了测试频率与工频50Hz的频率偏差不宜超过±10Hz，试验变压器也就是说测试频率须在40∽60Hz之间。本仪器采用45Hz和55Hz两种频率进行测量，再计算出50Hz下的等效阻抗，因此测量的准确性进一步得到提高。
二、大型地网接地电阻测试仪仪器特点
1、测量的等效性好。测试频率仅与工频相差仅为5Hz，使用45Hz和55Hz两种频率进行测量。
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。
3、本仪器体积小、重量轻，方便携带。
4、布线劳动量小，无需大电流线。
5、操作简单。全中文智能化操作，钳形接地电阻测试仪直接显示出接地电阻值，并可现场打印出测量结果。

三、主要技术指标
1、测量范围：300mΩ--50Ω；
2、分辨率：0.001Ω
3、测量误差：2％
4、测试频率：45Hz、55Hz
5、输出电流5A
6、输出电压：30V
7、测量线要求： 电流线铜芯截面积≥2.5 mm2
电压线铜芯截面积≥2.5mm2
8、供电电源：AC220V±10％，50Hz
9、外形尺寸：40cm×32cm×18cm
10、仪器重量：3kg

四、布线说明：
测试引线长度及布线方式按有关规程执行。下面两种方式可供参考：
测试电流引线长度取地网对角线长度的4倍以上（变压器有载开关 测试仪平行布线法）或2倍以上（三角形布线法），电压引线长度为电流引线长度0.618倍（平线布线法）或等于电流线（三角形布线法）。

五、大型地网接地电阻测试仪装箱单
1、大型地网接地电阻测试仪       1台
2、电源线                       1根
3、备用保险管（2A）             2只
4、使用说明书                   1本
5、测试线                       2根
6、Φ12长1米钢钎              2根
