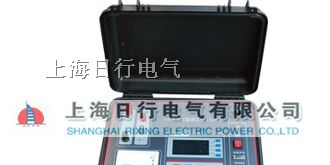

RXZ3310A变压器三通道电阻测试仪

一、概述
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、
连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，日行公司利用自身技术优势开发研制了新一
代RXZ-III系列直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理
、显示等功能，还具有自动放电和放电音响报警指示等功能。仪器测量精度高，操作简便，可实现变压器直流电阻的快速测量。
二、安全措施
1、 使用本仪器前一定要认真阅读本手册。
2、 仪器的操作者应具备一般电气设备或仪器的使用常识。
3、 本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、 本仪表属高精密仪表，应避免剧烈振动。
5、 对本仪器的维修、维护和调试应由人员进行。
6、 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7、 测量无载调压变压器，一定要等放电报警音停止后，再切换变压器档位。
8、 在测试过程中，禁止拆卸和移动测试夹和供电线路。
三、性能特点
1、 本仪器自动选择输出电流（可以输出20A）。
2、 测量范围宽（0Ω-50Ω），能测量变压器、互感器等感性直流电阻。
3、 显示器采用480*272点阵65K色彩色大屏幕，显示数据清晰易读。
4、 本仪器带有万年历、100组数据存储、温度自动换算等功能，关机不丢失数据。直流高压发生器本机还设有打印机可以输出打印测试数据，“U盘”
接口方便导出数据以供查阅编辑。
5、 本仪器设有RS485通讯接口，配合上位机操控软件，实现远距离控制测量。
6、 本仪器设有三相同测功能，以应对星型接法绕组一次接线完成三相直阻测量，自动计算三相不平衡率，极大节省测量时间提高工作效率。也可以
采用逐相测试功能，针对YN、D（Y）连接方式的变压器进行逐相测试，测试完成，自动计算三相不平衡率。
本仪器还设有自动助磁功能，针对铁芯五柱低压角接变压器绕组的测试，采用高低压串激磁的方法进行测试，仪器内部自动连结绕组的助磁回路，可
快速准确测试低压绕组的直流电阻。
7、 本机具有音响放电报警，放电指示清晰，减少误操作。
8、 本机具有输入误接AC380V电源保护报警保护功能，减少误操作对仪器的损害，本机还具有完善的反电势保护抗拉弧能力强。
9、 本机具有适用温度宽、精度高、防震、抗干扰、稳定性高、携带方便等特点。
四、技术指标
1、   输出电流：0～20A（依量程自动选择）
2、   量程：    0～50Ω
3、 准确度：0.2%±0.2μΩ
4、 最小分辨率：0.1μΩ
5、 工作温度：-20～40℃
6、 环境湿度：≤80%RH，无结露
7、 工作电源：交流：AC220V±10%，50Hz±1Hz
8、 体积：长410mm×宽330mm×高190mm
9、 净重：10kg
五、注意事项
1在测量无载调压变压器倒分接前一定要复位，放电结束后，报警声停止，方可切换分接点。
2、在测量过程中严禁拆接测试电缆。一定要复位后等放电报警声结束，再进行拆换线，以防止对人身及设备的伤害。
3、有载调压的变压器测量高压侧电阻时从1或17电阻档开始测量。
4、选择测量方式时要参考技术指标栏内量程，不要超量程使用。
5、对大容量铁芯五柱YND11变压器测量低压侧绕组，采用高压助磁方法，用以节省测量时间 。
6、对于中、低压星型绕组，不适用三相同时测试，可采用YN逐相测试。
八、常见问题及解决方法
1、不能开机蜂鸣器一直鸣叫
     出现此种情况首先检查电源是否接插了AC380V或是输入电源电压过低。
  2、开机液晶屏不能点亮
     出现此种情况首先检查电源是否正常，然后检查保险是否已经熔断，如熔断换新即可。
  3、开机液晶屏点亮但显示不正常或无法显示
     出现此种情况首先重新开机，按复位键一次。
4、测试数据不稳或误差较大
出现此种情况首先检查测试线，是否有虚接、松动。如果还不能解决，检查试品是否锈蚀。
5、测试过程一直显示“正在充电. . . . ”
     出现此种情况首先排除变压器磁路问题，如果长时间电流没有变化一直在零附近应检查线路是否存在断路现象，如果有电流一直充不上去则需
检查是否超出测量范围。
6、“超出量程”仪器在测试过程中如果阻值大于100欧，会提示“超出量程”此时仪器不停止测试，会继续显示测试结果，但测量结果可能不准确，
此属于正常现象。
7、“过热保护”由于仪器内部电源长时间工作或出现损坏会出现温度升高，此时会提示“过热保护”与此情况可开机不进行测试让风机工作10分钟
以达到让内部温度尽快降下来，便可测试。如不能测试可能电源已损坏。
 ***********出现上述问题不能自行解决，请及时与我们联系***************

六、仪器成套性
RXZ-III直阻仪主机（20S配置） 一台
20S型测试线 一套
三芯电源线 一条
保险管2A 两支
合格证/保修卡 一张
装箱单 一张
操作手册 一本

七、售后服务
仪器自购买之日起12个月内，属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与我公司及时联系，以
便为您安排最便捷的解决方案。
