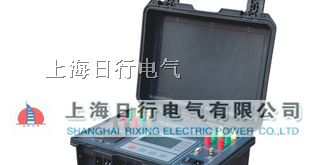

RXZGY50系列直流电阻测试仪-上海日行电气有限公司

一、概述
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要，金源公司利用自身技术优势开发研制诵乱淮鶵XZGY50系列直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大等特点。整机由单片机控制，自动完成自检、数据处理、显示等功能，具有自动放电和放电指示功能。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。
二、安全措施
1、 使用本仪器前一定要认真阅读本手册。
2、 仪器的操作者应具备一般电气设备或仪器的使用常识。
3、 本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。
4、 本仪表属高精密仪表，应避免剧烈振动。
5、 对本仪器的维修、维护和调试应由人员进行。
6、 测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。
7、 测量无载调压变压器，一定要等放电报警音停止后，再切换变压器档位。
8、 在测试过程中，禁止拆卸和移动测试夹和供电线路。
三、性能特点
1、 本仪器输出电流大（可以输出40A），重量轻，携带方便。
2、 测量范围宽（0-20KΩ），能测量变压器、互感器等所有感性直流电阻。
3、 具有完善的保护电路，可靠性强。彩色大屏幕，显示数据清晰易读。
4、 仪器带有万年历、100组数据存储、温度自动换算等功能，关机不丢失数据。并且设有“U盘”接口方便导出数据以供查阅。
5、 仪器设有RS485通讯接口，配合上位机操控软件，可实现远距离控制测量。
6、 本仪器设有自动去磁功能，减少变压器剩磁，避免合闸困难。
7、 具有音响放电报警，放电指示清晰，减少误操作。
8、 本机具有输入误接AC380V电源保护报警功能，减少误操作对仪器的损害。
四、技术指标
1、 输出电流：40A、20A、10A 、3A 、1A、15mA
2、 量程：    0～0.5Ω      （40A）
1mΩ～1Ω      （20A）
2mΩ～2Ω      （10A）
              6mΩ～8Ω      （3A）
20mΩ～24Ω    （1A）
              20Ω～20KΩ    （15mA）
3、 准确度：0.2%±0.3μΩ
4、 最小分辨率：0.1μΩ
5、 工作温度：-20～40℃
6、 环境湿度：≤80%RH，无结露
7、 工作电源：交流：AC220V±10%，50Hz±1Hz
8、 体积：长420mm×宽340mm×高200mm
9、 净重：10kg
