1在线路板设计的过程中会遇到很多的问题,如:线路吧的差线分
布?深圳三和快捷电路有限公司从事线路板打样多年,工程不人员不
由丰富的线路板设计经验,对如何分布线路板差线做了具体的讲解,主
要注意两点:一是两条线的长度要尽量一样长,另一是两线的间距(此
间距由差分阻抗决定)要一直保持不变,也就是要保持平行。平行的方
式有两种,一为两条线走在同一走线层,一为两条线走在上下相邻两
层。一般以前者 side-by-side实现的方式较多。
了解线路板打样信息登陆:http://www.3hepcb.com

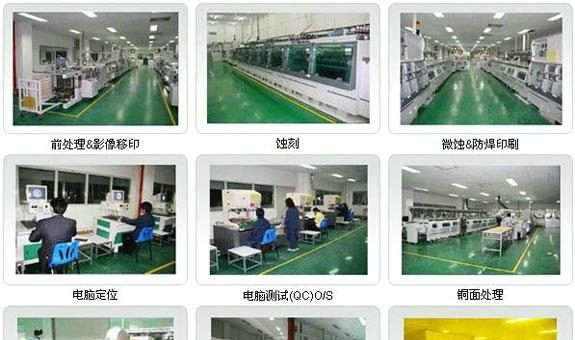

三和快捷电路有限公司成立于2010年,主要承接单/双面板、4-8层板、LED灯板等不同类型的pcb线路板打样工作。三和快捷电路有限公司的生产基地位于广东省深圳市,深圳是全国线路板生产集中地之一,除深圳之外PCB线路板打样的需求群体主要集中在深圳、北京、上海、苏州、西安、成都、长沙等城市。 了解更多的线路板打样集中地请登录http://www.3hepcb.com/
pcb线路板打样就是指印制电路板在批量生产前的试产,主要应用为电子工程师在设计好电路,并完成PCB Layout之后,向工厂进行小批量试产的过程。深圳三和快捷电路是的pcb线路板打样厂商,从公司成立到现在一直坚持以惠的价格打样高质量的线路板样品,这种观念慢慢的被客户接受到对深圳三和的信任与支持。了解优惠打样信息登陆深圳三和官网:http://www.3hepcb.com行业动态
