广东省深圳市三资电子供应电源驱动IC CR6224  CR6235 SOT-8。供应CR6235|CR6235电源IC|CR6235设计方案|CR6235设计指导书全新原装现货供应，西安民展微品牌POWER-Rail，优势价格, 我司是西安民展微POWER-Rail的一级代理商.常年大量现货直销商.欢迎来询！

公司产品质量保证：　公司只做全新原装　！！

dzsc/18/5840/18584000.jpg

CR6235S 5W系列方案解析

『1』CR6235S芯片介绍：

1． CR6235S采用原边PWM控制模式，无需光耦和TL431，电路更简单，外围元件少.

2． 高压264V输入时，待机功耗在0.25W以下.

3． 平均效率可满足能源之星五等级要求.

4． 内置软启动电路,可减小开机过冲,降低MOS应力.

5． 芯片外部可进行线损补偿调整，应用范围更广.

6． 频率抖动功能,使其具有更好的EMI特性.

7． 具有OCP,OVP,SCP等多种保护功能,故障解除后可自动恢复输出.

『2』电性能规格：

1． 输入特性

交流输入标称电压：AC100V~240V

交流输入电压范围：AC90V~264V

交流输入标称频率：50Hz/60Hz

交流输入频率范围：47Hz~63Hz

交流输入电流：0.15A.max

2． 输出特性

系列机输出电压及电流：

①  5V*1A

②  9V*0.5A

③  12V*0.4A

电压容差：±5%

3． 性能说明

输出功率：5W

待机功耗：<0.25W@90Vac/60Hz~264Vac/50Hz空载

    平均效率：

① 5V*1A--->69%@典型线压-24AWG&1.5M

② 9V*0.5A---> 72%@典型线压-24AWG&1.5M

③ 12V*0.4A--->73%@典型线压-24AWG&1.5M

    线性调整率：±1%

    负载调整率：±5%

输出纹波：

① 5V*1A---<60mVpp

② 9V*0.5A---<90mVpp

③ 12V*0.4A---<120mVpp

    关机保持时间：10Ms min@100Vac/60Hz满载

    开机启动时间：2Sec max@100Vac/60Hz满载

『3』应用领域：

1． 恒流充电器

例如手机充电器，锂电池充电器，小型铅蓄电池充电器等Charger。

2． 恒压适配器

例如数码相框适配器，路由器适配器等数码电子产品及网络设备供电电源。

『4』安全特性：

1．　　静电：

适配器可承受接触放电8KV、空间放电15KV不被损坏。

2．             雷击：

适配器及开放式电源可承受共模4KV、差模2KV不被损坏。

注:了解更多相关产品资料如原理图.BOM.设计指导书.方案优化要点,请直接联系我们索取!

地址：深圳市福田区中航路国利大厦13楼（1310）

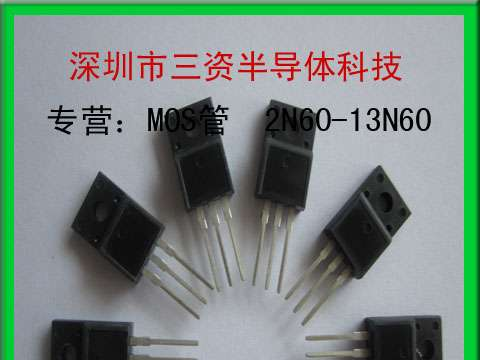

优势产品有SSF2N60、SSF5N60、SSF8N60、FTA10N60、SPP20N60C3、CR6224T、CR6224S、CR6228T、CR6229T、CR6235S、CR6236T、CR6238T、CR6850S、CR6850T、PR9853T、PR9853S、PR8275、MBR10100、MBR10200、MBR10150、MBR20100、MBR20150、MBR20200、MBR30100、MBR30150、MBR30200.等。
