电源IC设计方案|电源IC设计图|CR6228
| 价 格： | 面议 | |
| 型号/规格： | CR6228 | |
| 品牌/商标： | 西安民展微 |
[集成电路CR6228T] [集成电路DIP-8/SOP-8全新原装现货]广东深圳供应OCR6228 DIP-8 原装现货,CR6228现货,CR6228库存,CR6228价格,CR6228厂家直销.CR6228方案,CR6228性价比.CR6228技术支持....一级代理商供应CR6228...CR6228/CR6224//CR6228/CR6229/PR9853/CR6850/CR6853/CR6235/CR6236/CR6238
供应IC|电源IC|电源IC设计方案|电源IC设计图|CR6228
CR6228T 18W系列方案解析
『1』 CR6228T芯片介绍：
1． 内置600V高压MOS管，电路简单，外围元件少.
2． 高压264V输入时，待机功耗在0.20W以下.
3． 平均效率可满足能源之星五等级要求.
4． 内置软启动电路,可减小开机过冲,降低MOS应力.
5． 芯片外部有MOS驱动微调功能,可改善EMI效果.
6． 频率抖动功能,使其具有更好的EMI特性.
7． 具有OCP,OVP,SCP等多种保护功能,故障解除后可自动恢复输出.
『2』 电性能规格：
1． 输入特性
交流输入标称电压：AC100V~240V
交流输入电压范围：AC90V~264V
交流输入标称频率：50Hz/60Hz
交流输入频率范围：47Hz~63Hz
交流输入电流：0.45A.max
2． 输出特性
系列机输出电压及电流：
① 9V*2A
② 12V*1.5A
电压容差：±5%
3． 性能说明
输出功率：18W
待机功耗： 81%@典型线压-22AWG&1.5M
② 12V*1.5A--->82%@典型线压-22AWG&1.5M
线性调整率：±1%
负载调整率：±5%
输出纹波：
① 9V*2A---<90mVpp
② 12V*1.5A---<120mVpp
关机保持时间：10Ms min@100Vac/60Hz满载
开机启动时间：2Sec max@100Vac/60Hz满载
『3』 应用领域：
1． 开放式
例如STB电源，DVB电源，DVD电源，小家电控制板等裸板电源。
2． 适配器
例如数码相框适配器，路由器适配器等数码电子产品及网络设备供电电源。
注：封闭式适配器请注意芯片本体散热，请增加散热型材。
『4』 安全特性：
1． 静电：
适配器可承受接触放电8KV、空间放电15KV不被损坏。
2．雷击：
适配器及开放式电源可承受共模4KV、差模2KV不被损坏。
注:了解更多相关产品资料如原理图.BOM.设计指导书.方案优化要点,请直接联系我们索取!
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 罗检凤
- 电话：0755-88876523
- 传真：0755-82782215
- 手机：13622305910
- QQ ：
供应电源IC|电源IC型号|CR6850参数
信息内容：深圳市三资半导体实业有限公司经营各种：场效应管、肖特基、快恢复、电源管理IC、稳压IC、DIP/SMD系列，品质保证，信誉欢迎惠顾！深圳市三资半导体实业有限公司是一家的元器件代理企业.本公司分别为:CR(Chip-Rail启达/电源IC）（MHCHXM海矽美/肖特基）(SOURCESEMI 韩国索森美MOS管）一级代理商，具有原厂代理证书与原厂技术支持！ 供应电源IC|电源IC型号|CR6850参数产品描述：CR6850/60W/SOT-6/SOP-8/DIP-8CR6853/60W/SOT-6/SOP-8/DIP-8带抖频 CR6850、6853完全兼容：OB2263/SG6848/6849/SB5701/LD7550/LD7535CR6842/120W/SOP-8/DIP-8 CR6842完全兼容：OB2268、2269、OB2278、OB2279/SG6841、6842/LD7552 CR68XX 为成熟、可靠、低功耗的电流模式PWM控制芯片，适用于离线式AC-DC反激拓扑电源模块。通过外接电阻改变的PWM的工作效率。根据负载变化，芯片可智能调节开关频率，降低开关损耗，有效地降低待机功耗，实现绿色节能。齐全的产品规格，可满足您0-100W不同功率要求。三资半导体主要优势产品有SSF2N60、SSF5N60、SSF8N60、SSF10N60 SSF12N60、SPP20N60C3、CR6224T、CR6224S、CR6228T、CR6229T、CR6235S、CR6236T、CR6238T、CR6850S、CR6850T、PR9853T、PR9853S、PR827...

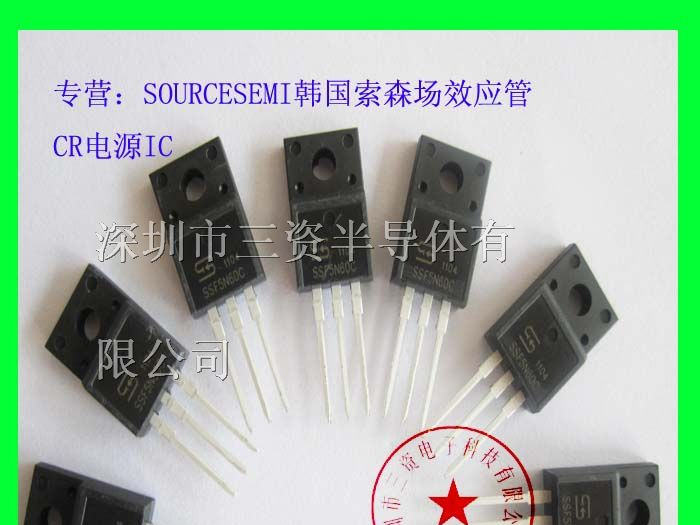

供应场效应管|索森美场效应管|索森美5N60参数
