供应TBC25D系列霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | TBC25D,TBC50D | |
| 品牌/商标： | KEN |
TBC-D系列霍尔电流传感器
TBC-D系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流
|
电参数 |
|
TBC25D |
TBC50D |
|||
|
额定输入电流 |
25 |
50 |
A | |
|
测量电流范围 |
50 |
100 |
A | |
|
次级匝数 |
1000±1 |
2000±2 |
T | |
|
次级阻抗 |
40 |
40 |
Ω | |
|
额定输出电流 |
25±0.5% |
25±0.5% |
mA | |
|
电源电压 |
±15±5% |
V | ||
|
失调电流 |
±0.2 |
mA | ||
|
失调电流漂移 |
-40～+85℃ |
≤±0. 6 |
mA | |
|
线性度 |
≤0.1 |
%FS | ||
|
总精度 |
±0.7 |
%FS | ||
|
di/dt跟随精度 |
＞50 |
A/µS | ||
|
响应时间 |
＜1 |
µS | ||
|
带宽 |
(-1db) |
DC～100 |
KHZ | |
|
绝缘电压 |
50HZ,1min |
5.0 |
KV | |
|
工作温度 |
-40～+85 |
℃ | ||
|
储存温度 |
-40～+125 |
℃ | ||
|

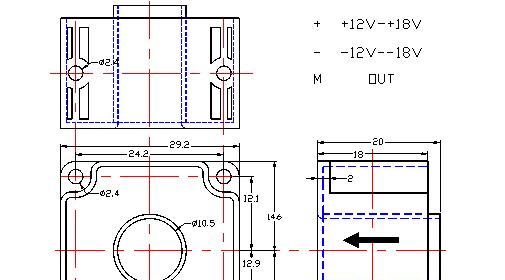

结构参数 |
dzsc/18/5374/18537469.jpg
|
接线图 |
|
匝数 |
初级额定电流 IPN[A] |
额定输出电流 IOUT[mA] |
初级电阻 [mΩ] |
初级电感 [uH] |
连接点 |
|
1 |
±25（±50) |
±25 |
0.18 |
0.013 |
|
|
2 |
±12.5（±25) |
±25 |
0.81 |
0.05 |
|
|
3 |
±8.3（±16.6) |
±25 |
1.62 |
0.12 |
|
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：

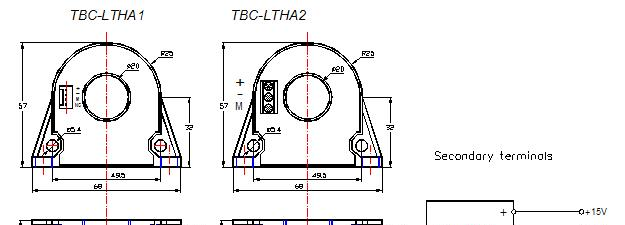

供应TBC300LTHA系列高精度霍尔电流传感器
