供应TBC200EH系列高精度霍尔电流传感器
| 价 格： | 面议 | |
| 型号/规格： | TBC25EH,TBC50EH,TBC100EH,TBC200EH | |
| 品牌/商标： | KEN |
TBC-EH系列高精度霍尔电流传感器 TBC-EH系列电流传感器的初、次级之间是绝缘的，无位置误差，能真正测量分辨1000：1，用于精密测量直流、交流和脉冲电流.
| 电参数 | |||||||
| TBC25EH | TBC50EH | TBC100EH | TBC200EH | ||||
| 额定输入有效值电流 | 10-25 | 10-50 | 20-100 | 40-200 | A | ||
| 测量电流范围 | 75（±18V，200Ω） | 150（±18V，82Ω） | 300（±18V，33Ω） | 600（±18V，30Ω） | A | ||
| 匝 比 | 1:1000 | 1:1000 | 1:1000 | 1:2000 | |||
| 测量电阻 with±12V | @±25Amax 390(max) | @±50Amax 200(max) | @±100Amax 91(max) | @±200Amax 82(max) | Ω | ||
| @±75Amax 120(max) | @±150Amax 50(max) | @±300Amax 15(max) | @±600Amax 10 (max) | Ω | |||
| with±15V | @±25Amax 510(max) | @±50Amax 270(max) | @±100Amax 120(max) | @±200Amax 100(max) | Ω | ||
| @±75Amax 150(max) | @±150Amax 68(max) | @±300Amax 25(max) | @±600Amax 20(max) | Ω | |||
| 额定输出有效值电流 | 10（10A）- 25(25A)±0.2% | 10（10A）- 50(50A)±0.2% | 20（20A）- 100(100A)±0.2% | 20（40A）- 100(200A)±0.2% | mA | ||
| 电源电压 | ±12～±18 | V | |||||
| 静态功耗电流 | ≤20 | mA | |||||
| 零电流失调 | ±0.2 | mA | |||||
| 电流失调温漂 | -40℃～85℃ | ±0.5 | mA | ||||
| 响应时间 | ＜1 | µs | |||||
| 线性度 | ≤0.1 | %FS | |||||
| 绝缘电压 | 50HZ,1min | 3 | KV | ||||
| di/dt跟随精度 | ＞200 | A/μs | |||||
| 带宽(-3dB) | DC…100 | KHz | |||||
| 次级线圈电阻 | 30 | 25 | 20 | 25 | Ω | ||
| 工作温度 | -40～+85 | ℃ | |||||
| 储存温度 | -40～+125 | ℃ | |||||
| 结构参数 dzsc/18/5374/18537471.jpg | |||||||
| 使用说明 | ||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 陈树辉
- 电话：0755-82534577/13076512089
- 传真：0755-82534577
- 手机：13686868407
- QQ ：

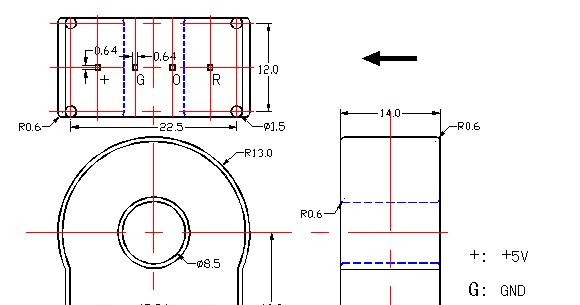

供应TBC10ES588系列高精度霍尔电流传感器
信息内容：TBC-ES588系列高精度霍尔电流传感器 TBC-ES588系列高精度霍尔电流传感器是应用霍尔效应原理开发的新一代电流传感器，无位置误差，能真正分辨测量1000：1，能在电隔离条件下精密测量直流、交流、脉冲以及各种不规则波形的电流。 电参数 项 目 TBC10ES588 TBC25ES588 TBC50ES588 TBC75ES588 TBC100ES588 额定输入电流 10 25 50 75 100 A 测量电流范围 25 62.5 125 187.5 250 A 匝 比 1:1131±0.1% 1:1414±0.1% 1:1414±0.1% 1:1697±0.1% 1:1885±0.1% 内接测量电阻 100±0.1% 50±0.1% 25±0.1% 20±0.1% 16.6±0.1% Ω 额定输出电压 0．884±0.2%FS V 电源电压 +5±5% V 参考电压 +2.5±0.4%FS V 失调电压 ±2 mV 失调电压漂移 ±0.2 mV/℃ 线性度 ≤0.1 %FS 带 宽（-3db） 0～200 KHz 响应时间 100A/us ≤1 ...

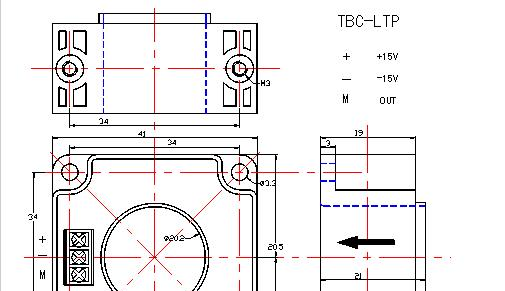

供应TBC200LTP系列霍尔电流传感器
信息内容：TBC-LTR系列霍尔电流传感器 TBC-LTR系列电流传感器的初、次级之间是绝缘的，可用于测量直流、交流和脉冲电流. 电参数 TBC100LTP/LTR TBC200LTP/LTR TBC300LTPLTR 额定输入有效值电流 100 200 300 A 测量电流范围 300 （ ± 18V ， 20 Ω） 600 （ ± 18V ， 30 Ω） 900 （± 18V ， 20 Ω） A 匝 比 1:2000 1:2000 1:3000 测量电阻± 12V @ ± 100Amax 80(max) @ ± 200Amax 80(max) @ ± 300Amax 76(max) Ω @ ± 200Amax 25(max) @ ± 500Amax 27(max) @ ± 600Amax 22 (max) Ω with ± 15V @ ± 100Amax 110(max) @ ± 200Amax 120(max) @ ± 300Amax 100(max) Ω @ ± 200Amax 40(max) @ ± 500Amax 33(max) @ ± 600Amax 36(max) Ω 额定输出有效值电流 50 ± 0.5% 100 ± 0.5% 100 ± 0.5% m A 电源电压 ± 12 ～± 18 V 静态功耗电流 ≤ 20 m A 零电流失调 ...
