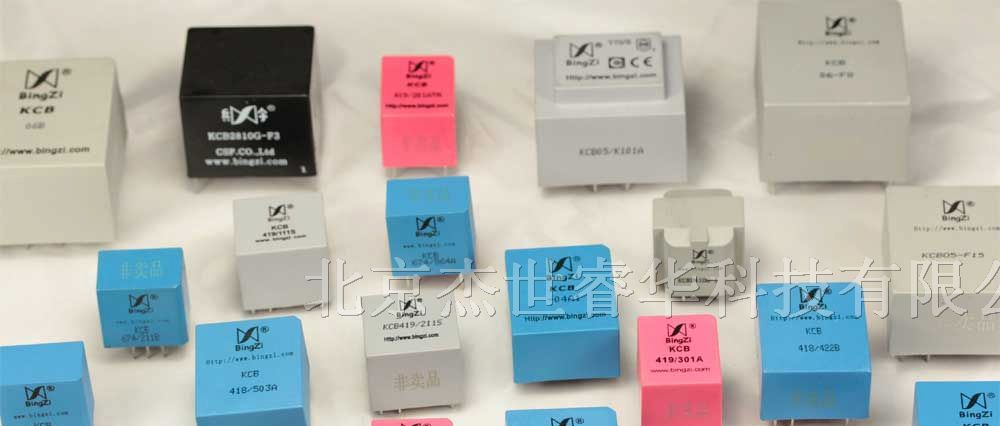

供应兵字变压器全灌封电源变压器
| 价 格： | 面议 | |
| 型号/规格： | T1-01 | |
| 品牌/商标： | 国产(中英文) | |
| 包装方式： | 多件包装 | |
| 主要用途： | 精密电子仪器仪表 | |
| 适用电源类别： | 单相 | |
| 铁芯类型： | E型 | |
| 频率特征： | 工频 | |
| 导线类型： | 铜导线 | |
| 安全认证类型： | |
北京杰世睿华科技有限公司供应兵字变压器、灌封变压器、互感器、模块电源、zettler继电器、施耐德断路器、施耐德低压电器、施耐德PLC、施耐德软启动等施耐德全新产品。咨询电话：13810472713 网址：www.jenrui.com
“蓝精灵”T系列印刷线路板焊接式电源变压器
一、特点：
1．全封闭印刷线路板直接焊接安装、使用方便、外形美观；
2．结构紧凑、坚固、抗振、防潮、阻燃、抗电强度高；
3．体积小、功率密度大；
4．经济适用，价格低。
二、使用环境条件：
1．环境温度：
2．相对湿度：温度为
3．大气压力：860～1060mbar(约为650～800mmHg)。
三、绝缘耐热等级：B级(
四、安全特性：
1．绝缘电阻：常态时大于1000MΩ
2．抗电强度：优于GB/T15290标准要求；
3．阻燃性：符合UL94-Vo级；
4．抗电冲击：可承受脉冲6kV/50μs连续10次冲击。
五、安全认证：CE、
六、额定功率：0.5VA, 0.6VA, 1VA, 1.3VA, 1.5VA, 2VA, 3VA, 3.5VA, 4VA, 5VA, 6VA, 8VA, 9VA, 10VA, 12VA, 15VA, 18VA, 20VA, 40VA。
七、额定电压：
1．标准系列：
初级：220V±10% 50Hz/60Hz
次级：单路输出：6V, 7.5V, 9V, 12V, 15V, 18V, 21V, 24V, 27V；
双路输出：2×6V, 2×7.5V, 2×9V, 2×12V, 2×15V, 2×18V, 2×21V, 2×24V, 2×27V。
2．非标准系列：按客户要求订制。
|
序号 |
类别 |
输出功率 |
空载电流 |
空载损耗 |
电压 调整率 |
温升 |
重量 (g) |
长×宽×高 (mm)3 |
|
1 |
T0.5 |
0.5VA |
≤6mA |
≤0.25W |
≤40% |
≤ |
40 |
26×22.5×23 |
|
2 |
T0.6 |
0.6VA |
≤3.5mA |
≤0.16W |
≤39% |
≤ |
60 |
30.5×27.5×20.5 |
|
3 |
T1 |
1VA |
≤7mA |
≤0.29W |
≤20% |
≤ |
75 |
30.5×27.5×25 |
|
4 |
T |
1.3VA |
≤9mA |
≤0.5W |
≤18% |
≤ |
110 |
43×35×22 |
|
5 |
T1.5 |
1.5VA |
≤8.5mA |
≤0.35W |
≤23% |
≤ |
80 |
30.5×27.5×25 |
|
6 |
T2 |
2VA |
≤10mA |
≤0.4W |
≤21% |
≤ |
100 |
30.5×27.5×31.25 |
|
7 |
T3 |
3VA |
≤17mA |
≤0.4W |
≤22% |
≤ |
105 |
30.5×27.5×31.25 |
|
8 |
T |
3VA |
≤15.5mA |
≤0.5W |
≤22% |
≤ |
125 |
43×35×24.5 |
|
9 |
T3.5 |
3.5VA |
≤17mA |
≤0.5W |
≤21% |
≤ |
125 |
37.5×32×31 |
|
10 |
T |
3.5VA |
≤18mA |
≤0.5W |
≤20% |
≤ |
135 |
44×36×26.5 |
|
11 |
T4 |
4VA |
≤18mA |
≤0.6W |
≤18% |
≤ |
155 |
37.5×32×35 |
|
12 |
T |
4VA |
≤18mA |
≤0.5W |
≤18% |
≤ |
135 |
44×36×26.5 |
|
13 |
T5 |
5VA |
≤20mA |
≤0.4W |
≤15% |
≤ |
160 |
37.5×32×35 |
|
14 |
T6 |
6VA |
≤24mA |
≤0.8W |
≤16% |
≤ |
195 |
45×37×33 |
|
15 |
T8 |
8VA |
≤28mA |
≤0.6W |
≤16% |
≤ |
195 |
45×37×33 |
|
16 |
T8H |
8VA |
≤25mA |
≤1.0W |
≤16% |
≤ |
260 |
44×36×40 |
|
17 |
T9 |
9VA |
≤18mA |
≤0.9W |
≤21% |
≤ |
275 |
51×43×33.8 |
|
18 |
T10 |
10VA |
≤28mA |
≤1.0W |
≤13% |
≤ |
300 |
51×43×36 |
|
19 |
T10D |
10VA |
≤28mA |
≤1.0W |
≤13% |
≤ |
300 |
69×43×38.5 |
|
20 |
T12 |
12VA |
≤28mA |
≤1.0W |
≤15% |
≤ |
300 |
51×43×36 |
|
21 |
T15 |
15VA |
≤35mA |
≤0.7W |
≤15% |
≤ |
300 |
51×43×36 |
|
22 |
T18 |
18VA |
≤40mA |
≤1.2W |
≤12% |
≤ |
415 |
58.5×49×40 |
|
23 |
T20 |
20VA |
≤45mA |
≤0.9W |
≤9% |
≤ |
415 |
58.5×49×40 |
|
24 |
T40D |
40VA |
≤45mA |
≤2W |
≤10% |
≤ |
750 |
81×53×53 |
