供应兵字变压器灌封变压器
| 价 格： | 面议 | |
| 型号/规格： | KCB472 | |
| 品牌/商标： | 国内(中英文) | |
| 包装方式： | 多件包装 | |
| 主要用途： | 工业电气设备 | |
| 适用电源类别： | 单相 | |
| 铁芯类型： | E型 | |
| 频率特征： | 工频 | |
| 导线类型： | 插针 | |
| 安全认证类型： | |
北京杰世睿华科技有限公司供应兵字变压器、互感器、模块电源、zettler继电器、施耐德断路器、施耐德软启动、施耐德低压电器等施耐德全新产品。咨询电话：13810472713 网址：www.jenrui.com
KCB系列可控硅触发变压器
LI002V14/2011
一、特点：
1．全封闭印刷线路板直接焊接安装；
2．机械和环境隔离能力强，结构紧凑、坚固、抗振、防潮、阻燃；
3．各绕组间的抗电强度高；
4．可自行构成所需变比以适应触发要求；
5．能与所有容量的可控硅配套；
6．可作为普通脉冲变压器使用。
二、应用：
本触发变压器与可控硅配套使用，通常接在可控硅设备中控制触发单元与可控硅控制极之间，一方面传递触发脉冲，另一方面对强弱电之间起到可靠的隔离作用。该系列触发变压器可广泛应用于：
1．调压、调速设备 5．整流设备
2．电焊机 6．逆变变频设备
3．电梯 7．自控装置
4．中频电源 8．其它可控硅装置
|
型号 |
u |
Vp (kV) |
触发方式 |
fp (Hz) |
∫udt (μVs) |
V1 (V) |
tn (μs) |
V2 (V) |
RL (Ω) |
线圈图 |
|
KCB472/104B |
1:1:1 |
3.1 |
单脉冲触发 |
100 |
400 |
8 |
50 |
5.6 |
7 |
图1 |
|
脉冲串触发 |
3000 |
320 |
8 |
40 |
5.4 | |||||
|
7000 |
280 |
35 |
5 | |||||||
|
10000 |
200 |
25 |
4.8 | |||||||
|
KCB472/065B |
3.1 |
单脉冲触发 |
100 |
700 |
10 |
70 |
4.2 |
7 |
图2 | |
|
脉冲串触发 |
3000 |
650 |
10 |
65 |
4.2 | |||||
|
7000 |
450 |
45 |
4 | |||||||
|
10000 |
300 |
30 |
3.8 | |||||||
|
KCB472/ |
2:1 |
3.1 |
单脉冲触发 |
100 |
480 |
8 |
60 |
4 |
7 |
图3 |
|
脉冲串触发 |
3000 |
400 |
8 |
50 |
3.8 | |||||
|
7000 |
360 |
45 |
3.7 | |||||||
|
10000 |
280 |
35 |
3.6 |
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 庞先生
- 电话：010-51607323
- 传真：010-51607323
- 手机：13810472713
- QQ ：

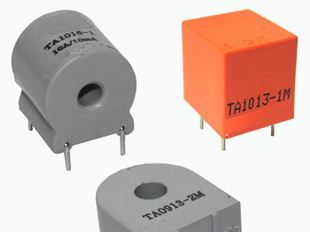

兵字电流互感器、精密电流互感器
信息内容：互感器有电流互感器、电流变换器、脉冲电流互感器、三相电流互感器、电压互感器，电压变换器，还有电压、电流通用互感器。既可用作交流电流、电压的监测，也可用作继电保护。一、单相电流互感器，被测电流覆盖0~1000A，中间分了多个电流等级。 二、脉冲电流互感器有TA0916、TA0813、TA1526三款。测量电流分别为2A、20A和50A，测量频率范围覆盖到2kHz~200kHz，可满足不同测量的需要 。三、三相单相电流互感器，被测电流覆盖0~100A，中间分了多个电流等级，既可用做测量也可用做保护，可满足不同需要。选型表如下：额定输入/输出电流产品型号额定采样电阻额定采样电压非线性度耐压(kV)结构形式外形尺寸L×W×H(mm3)重量(g)电阻法运放法9A/6mATVA1421-01200Ω1.2V≤0.2%≤0.1%≥6立式穿芯(Φ5)焊接安装25.5×18×2730TVA1421-01M250Ω1.5V≤0.25%9A/6mADVDI-001200Ω1.2V≤0.2%≤0.1%≥6卧式穿芯(Φ4)焊接安装26.5×25.5×1624DVDI-001M250Ω1.5V≤0.25%10A/5mATA1419-02400Ω2.0V≤0.2%≤0.1%26TA1419-02M500Ω2.5V≤0.25%TA1420-02400Ω2.0V≤0.2%≤0.1%立式穿芯(&Ph...
小型精密电流互感器供应
信息内容：互感器有电流互感器、电流变换器、脉冲电流互感器、三相电流互感器、电压互感器，电压变换器，还有电压、电流通用互感器。既可用作交流电流、电压的监测，也可用作继电保护。0.1-2.5A精密电流互感器选型表：额定输入/输出电流产品型号额定采样电阻额定采样电压非线性度耐压(kV)结构形式外形尺寸L×W×H(mm3)重量(g)电阻法运放法0.1A/2.5mATA1015-3200Ω0.5V≤0.2%≤0.1%≥2母线内置,焊接安装19.5×17.5×1915TA1015-3M250Ω0.625V≤0.25%≤0.1%0.5A/5mATA1013-3Z100Ω0.5V≤0.2%≤0.1%19.5×18×1915TA1013-3ZM125Ω0.625V≤0.25%≤0.1%1A/0.1ATA2031-130Ω3V≤0.5%-端子引出,底板安装63×45×41.51201.25A/2.5mATA1013-2Z300Ω0.75V≤0.2%≤0.1%母线内置,焊接安装19.5×18×1915TA1013-2ZM380Ω0.95V≤0.25%≤0.1%2A/2mATA1013-1Z200Ω0.4V≤0.2%≤0.1%TA1013-1ZM250Ω0.5V≤0.25%≤0.1%1.5A/5mATA1520-1M5Ω0.025V≤0.1%-29.5×29.5×26.24010Ω0.05V≤0.1%-20Ω0.1V≤0.2%-40Ω0.2V≤0.5...
