供应天津涡街流量计DN100,现场显示涡街流量计
| 价 格： | 面议 | |
| 型号/规格： | Kasda-LUGB | |
| 品牌/商标： | 凯士达 |
天津涡街流量计DN100,现场显示涡街流量计

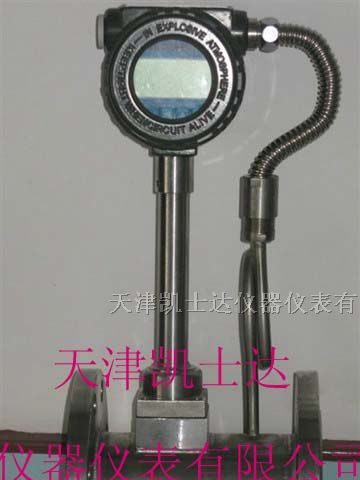

LUGB 型涡街流量计
LUGB型涡街流量计是一种流体振动式流量计仪表，适用于过热蒸汽、饱和蒸汽、压缩空气、一般气体（氧气、天然气、氮气氢气、天燃气等）以及液体（水、汽油、酒精、苯类等）的流量计量和控制。在管道上安装方式不同可分为卡装式和插入式，通径在DN300（包括DN300）以下为满管式；通径在DN300以上的为插入式。涡街流量计具有量程比宽，压力损失小、准确度高、工作寿命长等优点。广泛用于石油、化工、冶金、电力、纺织、食品、城市给排水、污水处理、造纸等行业。
技术参数
适用介质：气体；液体；蒸汽
公称口径：DN15～DN300mm
精度等级：±0.5％、±1％
仪表材质：不锈钢
连接方式：螺纹连接、法兰夹装、法兰连接等
介质温度：普通型：-20℃～250℃, 高温型：250℃～350℃
量 程 比：1:6～1:30
测量范围：水：0.5～7 m/s , 空气：4～50m/s , 蒸汽：4～70m/s
公称压力：2.5Mpa(＞2.5 Mpa)
输出方式：脉冲输出、4-20mA标准信号
供电电源：24V；3.6V锂电池
仪表结构：组合型、分离型
防爆标志：本安型ExdIIia CT2-CT5 隔爆型ExdII CT2-CT5
传输距离：三线制≤300m , 二线制≤1000m ，负载电阻≤750Ω
防护等级：普通型：IP65 潜水型：IP68
规格及测量范围
|
仪表口径 (mm) |
液体 |
气体 | ||
|
测量范围(m3/h) |
输出频率范围(Hz) |
测量范围(m3/h) |
输出频率范围(Hz) | |
|
25 |
1.2～16 |
25～336 |
8.8～55 |
190～1140 |
|
40 |
2～40 |
10～200 |
27～205 |
140～1040 |
|
50 |
3～60 |
8～160 |
35～380 |
94～1020 |
|
80 |
6.5～130 |
4.1～82 |
86～1100 |
55～690 |
|
100 |
15～220 |
4.7～69 |
133～1700 |
42～536 |
|
150 |
30～450 |
2.8～43 |
347～4000 |
33～380 |
|
200 |
45～800 |
2～31 |
560～8000 |
22～315 |
|
250 |
65～1250 |
1.5～25 |
890～11000 |
18～221 |
|
300 |
95～2000 |
1.2～24 |
1360～18000 |
16～213 |
|
(300) |
100～1500 |
5.5～87 |
1560～15600 |
85～880 |
|
(400) |
180～3000 |
5.6～87 |
2750～27000 |
85～880 |
|
(500) |
300～4500 |
5.6～88 |
4300～43000 |
85～880 |
|
(600) |
450～6500 |
5.7～89 |
6100～61000 |
85～880 |
|
(800) |
750～10000 |
5.7～88 |
11000～110000 |
85～880 |
|
(1000) |
1200～1700 |
5.8～88 |
17000～170000 |
85～880 |
|
>(1000) |
协议 |
|
协议 |
|
注：表中(300)～(1000)口径为插入式
天津涡街流量计DN100,现场显示涡街流量计 订货须知及选型样谱
一．尊敬的用户，当您要选用本公司产品时，请仔细阅读选型样本，并做好以下工作：
1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。2．认真核对被测介质的使用流量范围，特别是最小流量值以最终确定使用仪表的口径及配管参数。3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。
二．涡街流量仪表选型表（符合JB/T9294-1999标准）
|
型 谱 |
说 明 | |||||||||
|
LU |
|
涡街流量仪表 | ||||||||
|
G |
|
传感器 | ||||||||
|
检测 方式 |
|
B |
|
压电式传感器 | ||||||
|
E |
|
电容式传感器 | ||||||||
|
连接方式 |
|
1 |
仅对满管型 |
法兰连接型 | ||||||
|
2 |
仅对满管型 |
法兰卡装型 | ||||||||
|
3 |
仅对插入型 |
简易插入型 | ||||||||
|
4 |
仅对插入型 |
球阀插入型 | ||||||||
|
测量介质 |
|
2 |
|
|
液体 | |||||
|
3 |
|
|
气体 | |||||||
|
4 |
|
|
蒸汽 | |||||||
|
公称通径 |
|
02 … 30 |
|
DN25 … 单位：mm DN300 | ||||||
|
使用环境 |
|
P |
|
普通型 | ||||||
|
B |
|
防爆型 | ||||||||
|
输出信号 |
|
1 |
|
脉冲输出 | ||||||
|
2 |
|
4～20mA电流输出，液晶显示 | ||||||||
|
3 |
|
RS-485通讯 | ||||||||
|
4 |
|
电池供电，不带温度、压力补偿 | ||||||||
|
5 |
|
温压补偿一体，4～20mA电流输出型 | ||||||||
|
6 |
|
温压补偿一体，电池供电型 | ||||||||
|
选型 说明 |
例如： LUGE2405-P2 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽 仪表通径为DN50,普通 4～20mA电流信号输出 | |||||||||
传感器的公称通径编号对照表
公称通径 DN mm 25 32 40 50 65 80 100 125 150 200 250 标记号 02 03 04 05 06 08 10 12 15 20 25 公称通径 DN mm 300 350 400 450 500 600 700 800 1000 1200 1500 标记号 30 35 40 45 50 60 70 80 A0 A2 A5
天津涡街流量计DN100,现场显示涡街流量计
- 所属城市：天津 天津市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 苑宝良
- 电话：022-27413551/27411748
- 传真：022-27413551
- 手机：13516200371
- QQ ：
供应天津4-20mA电流输出型涡街流量计
信息内容：天津4-20mA电流输出型涡街流量计 LUGB型涡街流量计是公司科研人员借鉴国外技术工艺结合自己研发生产经验开发出的公司新一代涡街流量计，该流量计内部主要芯片及关键零部件全部采用进口部件．延长使用寿命，保证了仪表的安全性，提高了测量精度．完全可替代同类进口产品．为全面推广产品在国内市场占有率开拓民族品牌声誉，产品硬件质保三年．技术部和销售部２４小时为客户提供技术支持，产品选型咨询，现场工控自动化设计等服务. 产品特点 ·国内首创双发生体单接收体结构（带振动补偿），测量下限得以大大延伸，且有效提高其抗振性能·有模拟、数字信号输出，可同计算机、DCS等数字系统配套使用·量程范围大，压力损失小，准确度高·有抗酸，耐腐、高温、防爆等多种类型·可用于测量饱和蒸汽，过热蒸汽，各种气体，水及低粘度、低温液体 简介 我公司拥有世界上的涡街流量计,可用来测量液体、气体、高/低温过热蒸蒸汽，广泛用于石油、化工、冶金、电力、造纸、制药、食品等行业。 工作原理 在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街。 主要技术指标 ...

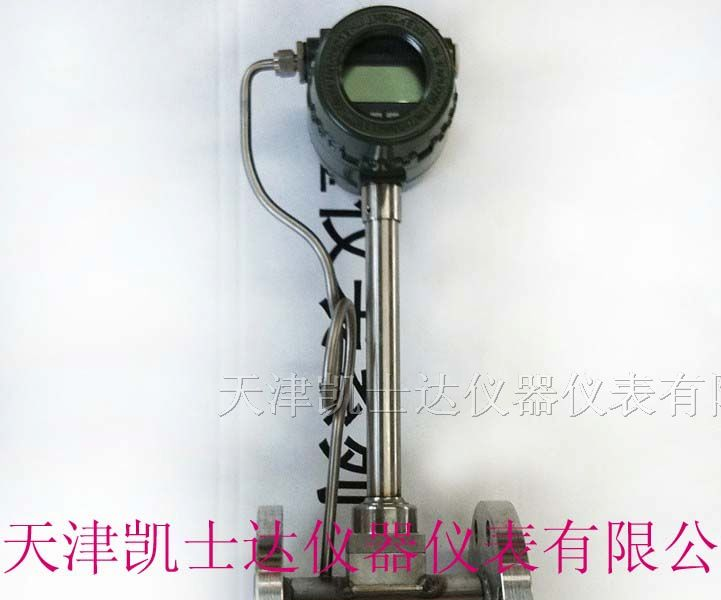

供应天津温压补偿一体化流量计
