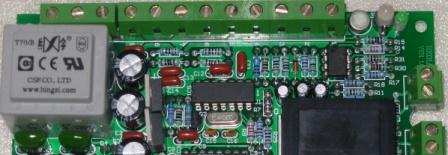

BHC6M-2系列三相电力调整器(说明书中简称BHC6M-2整机)由BHC6M-2触发板、BHC6M-2专用散热器、风机、外壳等组成。核心部分使用BHC6M-2控制板与德国西门康可控硅模块;散热系统采用高效散热器、低噪音风机。整机带有控制板所有的功能。整机电流容量从40A到800A有7个等级。
该电力调整器与带0-5V、4-20mA的智能PID调节器或PLC配套使用;主要用与工业电炉的加热控制、电机软起动(BHC6M-2D)、风机水泵调速节能控制等。负载类型可以是三相阻性负载、三相感性负载及三相变压器、三相电机(风机水泵类)负载;三相负载可以是中心接地负载、中心不接地负载、内三角形负载及外三角形负载。
一. 技术规格
1.控制板电源与功耗
电源:380V AC ±10% 50HZ, 要求与负载电源同相位(取线电压)
功耗:5W
外形尺寸:长×宽×高=175×150×40mm
2.控制输入
4~20mA DC输入, 接收阻抗120Ω(默认输入信号,输入端子C+、C-)
以下三种输入定货时需说明(输入端子也是C+、C-):
0~10V DC 输入, 输入电阻 > 450KΩ
0~5V DC 输入, 输入电阻 > 450KΩ
0~20mA DC 输入, 输入电阻 > 450KΩ
3.控制方式
调压控制:连续调压
调功控制:阻性过零调功,感性特殊调功
4.调节输出分辨率(采用十位A/D转换):调相0.2°,调功 20ms
5.低起控点
输入起控点:4.6mA
调压时输出电压起控点: 8V(中心接地);15V(中心不接地)
调功时输出起点:4%(不同调功方式输出波的个数不同)
6.移相范围
0~175°,星型负载(中心点接地)
0~145°,三角型负载或星型负载(中心点不接地)
7. 控制板现象、故障自诊断及对应LED状态指示灯(LED位置图请参考图一)
STATE |
三色状态指示 |
状态1 |
绿色 |
正常运行 |
状态2 |
红色 |
过流 | ||
状态3 |
红色闪烁 |
运行时缺相 | ||
状态4 |
红绿交替闪烁 |
散热器超温 | ||
状态5 |
黄绿交替闪烁 |
仅上电时三相电源缺相 | ||
状态6 |
黄色闪烁 |
待机或者首次启动 | ||
IN |
绿色输入指示 |
状态1 |
绿色亮 |
控制信号大于0 |
状态2 |
绿色灭 |
无控制信号 | ||
LR、LS LT |
红色相位检测 |
状态1 |
红色亮 |
对应电源相正常 |
状态2 |
红色灭 |
对应电源相缺相 |
7.驱动输出(两种方式)
直接触发可控硅模块:(接线见图二A)
可变宽度脉冲:8°~ 120°
驱动电流:150mA
触发移相型固态继电器:(接线见图二B)
可变宽度脉冲:8°~ 120°
电压:8V
电流:20mA
8.缓起动、缓关断
调压控制时带此功能,时间由P3电位器调整。调整范围:0.2 ~120秒,缓启动、缓关断时间一样。
9.散热器超温保护
70℃温度开关,常闭接点
动作时间:< 20ms
10.报警输出(端子位置参考图一)
当电源缺相、散热器超温,负载过流时动作
规格:1组常开接点,1A 250V AC 纯阻
输出端子:CN8-2、CN8-3
11.调功/调压切换(选件)
外接开关
U1端:CN9-3端子,GND端:CN9-4端子
U1和GND短路:调压(出厂设置), 开路:调功
12.串行状态发送(选件)
电流环串行状态发送,配DDR-R串行状态接收器
发送端子:SD+(CN9-1)、SD-(CN9-2)
五种状态输出:运行、散热器超温、过流、缺相、控制板电源
13.三相相位检测
三个红色LED灯指示,自动判别相位
红灯亮:相电压正常;红灯灭:相电压异常
14.负载电源
三相380V AC ±10% 50HZ
15.负载电流容量
40,80, 150, 225, 300A AC
16.风机电源
电压:220V AC 电流:0.5 A以下
17.工作环境和存储温度
温度范围:0~40℃
湿度范围:90% RH,无结露
海拔高度:1000 m以下
存储温度:-10~55℃
其它要求:通风良好,不受日光直射或热辐射,无腐蚀性、可燃性气体
18.安装形式和要求
壁挂式,垂直安装
19.绝缘电阻/介电强度
绝缘电阻: 模块输出端与外壳,500VDC 20MΩ最小
控制板电源端与外壳,500VDC 20MΩ最小
控制输入端与外壳,500VDC 20MΩ最小
控制板输入端与电源端,500VDC 20MΩ最小
介电强度: 模块输出端与外壳之间,2000VAC 1分钟
控制电源端与外壳之间,2000VAC 1分钟
二. 安装及使用须知:
l 使用前请认真阅读本说明书,严格按要求接线使用。
l 本电压调整器是壁挂式,垂直安装在通风良好,不受日光直射或热辐射,无腐蚀性、无可燃性的环境中。
l 负载应无短路、局部放电打火等现象,绝缘良好。
l 特别指出:变压器负载不能空载或轻载运行。
l 散热器超温保护后,如要运行,需排除故障后,再送电运行。
l 在使用过程中若发生过流现象,应首先检查负载有无短路等故障。
l 过流保护:一般地说,过流保护不能完全避免负载短路造成的设备损坏,不能代替快速熔断器。
l 负载短路保护:用户需外配快速熔断器作为短路保护,一般按额定负载电流的1.5倍选择。
(1)触发板选型单
代码功能 |
型号代码 |
代码含义 | ||||||
系列 |
BHC6M-2- |
基本功能:移相调压, 锁相环同步,宽脉冲触发 调节分辨率:0.2°(调压), 20ms(调功) 缓起动、关断时间:0.2~120秒可调 报警输出:常开1A 250V AC 基本报警:散热器超温,电源缺相 电源电压:380V AC±10% 50HZ 环境温湿度:0~40℃,90%RH | ||||||
控制输入 |
4 |
4~ 20 mA DC, 接收电阻: 120Ω | ||||||
5 |
0 ~ 5 V DC, 输入电阻: 450KΩ | |||||||
6 |
0 ~ 10 V DC, 输入电阻: 450KΩ | |||||||
触发方式 |
1 |
触发过零型固态继电器 | ||||||
2 |
触发反并联可控硅模块 | |||||||
3 |
触发移相型固态继电器 | |||||||
三相负载连接形式 |
D- |
D:三角型或星型中心点不接地 | ||||||
Y- |
Y:星型中心点接地 | |||||||
电流限制和过流报警(选件) (含DCT1电流变换器,测两相电流) |
N |
无 | ||||||
C |
过流报警功能和电流限制 | |||||||
- |
恒流功能 | |||||||
电流环光隔离远程状态接口(选件) (散热器超温、过流、缺相、运行、电源) |
N- |
无 | ||||||
F- |
远程状态接口(含DDR远程状态接收器) | |||||||
调功(选件) |
00 |
无 | ||||||
01 |
阻性调功 | |||||||
04 |
感性调功 |
型号例:
BHC6M-2触发板型号:BHC6M-2-41Y-NN-00,表示输入4-20mA,触发反并联可控硅模块,中心接地负载,不带过流报警和限流功能,不带状态发送,不带调功功能。
四、各种功能接线图
图一、星型中心不接地负载自动方式接线图、控制板端子位置图、选件DCT1接线图。
各项功能及接线说明:
① CN5的C+、C-分别接4~20mA信号的正极和负极。
② 电源L1、L2分别接三相电源的任意两相电压,即控制板电源取负载电源的任一线电压380V。
③ 出厂时拨码开关SW1都设置为OFF。
④ CN1、CN2、CN3、CN4为内部引线。
⑤ DCT1功能说明
A. DCT1是功能选件,若需要过流保护功能或者限流功能,都必须配DCT1(订货时声明)。
B. DCTI是反馈电路板,采集负载电流,并传送给BHC6M-2控制板,接线时应注意CN1端子的正负极(CN1-1是正极; CN1-2是负极)。
C. DCT1标定方法:可用仪表手动将负载电流调节到,这时用万用表直流12V档测量DCT1的CN1-1(+)和CN1-2(-),若DCT1与BHC6M-2控制板电路连线已经接好,测量BHC6M-2控制板的CN6-6(+)和CN6-1(-),调节DCT1上电位器W1使得测量值是4.8V。
对于那些允许电流随温度变化而变化的负载,要等到负载的电流达到时再做标定。
若订货时已经说明了负载电流,那么出厂前一般都做了标定,不用再做标定了
D、DCT1上的LED在DCT1电源正常时应是常亮的,若不亮检查DCT1电源供电是否正常。
⑥ 起停开关S1功能
S1闭合:待机状态,此时STATE的状态是黄灯闪烁。
S1断开:正常运行。
S1由闭合切换为断开:STATE变绿灯常亮,调压方式时调压器缓起动;调功方式时,直接按输入信号输出。
S1由断开切换为闭合:调压方式时调压器缓关断,关断完后STATE黄灯闪烁;调功方式时,调压器急停。
⑦ CN9端子为功能选件。若需要调功调压一体化功能或者状态发送功能,都必须带CN9端子(订货时声明)。
⑧ 设备调试时可以按照图一接线,调试时图中负载用100瓦~200瓦灯泡做为假负载。
图中报警继电器输出是常开接点;调功调压选择开关断开是调压方式,闭合是调压功能。
注意:下图中两种接线方式在同一个控制板上只能有其一,定货时需说明要哪种触发方式。
图二、控制板与可控硅接线方式
图三、DDR-R接线图
各项功能及接线说明:
① DDR-R的功能:
检测调压器的工作状态,这些工作状态包括:过流、电源、超温、运行、缺相,并且每种状态都对应有一个继电器作为输出指示,这些继电器的一端连接在一起做为一个公共端(图三中端子5),继电器为常开接点输出(1A250V)。
所检测的状态及继电器动作:负载是否过流,若过流则过流继电器闭合(图三中开关S1闭合);
控制板电源是否正常,若电源继电器闭合(图三中开关S2闭合);
散热器温度是否超过70℃,若超过70℃则超温继电器闭合(图三中开关S3闭合);
控制板是否正常运行:若正常运行则运行继电器闭合(图三中开关S4闭合);
负载是否缺相:若负载缺相则缺相继电器闭合(图三中开关S5闭合);
另外:可参考上图三状态指示的接线方式,每种状态都接一个指示灯,不同状态用不同颜色的指示灯来显示。
② BHC6M-2和DDR-R之间的数据传输线距离不超过15米。
③ 此相功能做为功能选件,若选用此功能则定货时必须声明。
④ DDR-R上电正常时,图三中LED应闪烁,并且控制板状态不同,闪烁的频率也不同。
图四、手动及自动时接线方式(设备调试时推荐采用手动接线方式)
