一体化电涡流传感器

 使用说明书

1、概述

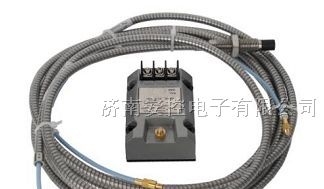

一体化电涡流传感器是我们在电涡流传感器基础上，通过表面贴装微形封装技术，将前置器和探头集成为一体推出的新型电涡流位移传感器产品。

2、 工作原理及特点

一体化电涡流传感器采用电涡流效应，当接通传感器系统电源时，在前置器内产生一个高频信号，该信号通过在头部周围产生交变磁场，若在磁场周围没有金属导体接近，则发射到这一范围内的能量都会被释放；反之，如果有金属导体接近探头头部，则交变磁场在导体表面产生电涡流场，该电涡流场也会产生一个方向与之相反的交变磁场，由于反作用，就会改变探头头部线圈高频电流的幅度和相位，即改变了线圈的有效阻抗，从而输出一个对应转速变化的脉冲信号。

一体化电涡流传感器结构紧凑，安装方便、维护简单，是一种高性价比的电涡流传感器。

★ 美国军用生产规范；

       ★ 探头耐腐蚀，线圈严格密封；

       ★ 防酸碱不锈钢螺纹圆管和环氧树脂封装，防潮、防尘；

       ★ 屏蔽电缆，不锈钢金属软管铠装；

★ 耐油、水、汽等恶劣环境；

★ 电缆最长达500米。

3、性能指标

供电电源：24VDC电源供电．

     输出： 4～20MA电压输出；（根据订货要求确定）

     线性范围：量程8mm；

     灵 敏 度： 2mA/mm；

     非线性度：优于2%。

     频率响应：0～5KHz（3dB)。

     纹    波：在输入恒定时输出变化量：

               输出电流型纹波应小于30mV，

     工作温度：-10～+80℃。

     温度漂移：小于±0.05%/℃。

     最小靶面：直径50mm(平面）

               直径76.2mm(轴）

     质    量：150g左右（不包扩尾部引出线）。

4、传感器出线

传感器输出线采用三芯屏蔽电缆，具体定义如下：

白色线：电源输入（24V）  黄色线：传感器输出线（OUT）

黑色线：公共端（COM）   电缆屏蔽层（shld）

▲  传感器到仪表或其它系统中等连接时，在引入接线排时，应留有专门的屏蔽层接线端子。电缆屏蔽层一般要求在仪表或其它系统中单端接入“COM”端，而不能多点接地；

▲  在传感器中，探头在安装到大功率电机或发电机上时，采用非金属支架，使探头与机壳绝缘，降低干扰；

以上安装要求不能满足时，可能导致测量的不准确和控制的不可靠，我们不承担责任。

A：传感器直接到仪表连线

B：传感器经转接端子牌后与仪表连线

5、传感器安装

1）根据测量部位的量程、安装空间的环境和尺寸、被测体材料等特性选定传感器、并检查传感器各部分外观是否完好、各部分是否配套；通常成套订货的传感器在出厂时提供有校验卡，校验卡上注明了配套校准的传感器的型号、编号，可据此与产品上的标记核对然后在传感器的探头上进行特定标记（如“1#瓦水平振动”、“轴位移”等）来说明其作用以及区分多套传感器各部分间的连接关系，电缆两端应都做标记以便在多根电缆头中进行分辨，这种标记应该能防油、防水。

2）将传感器各部分连接好，通电检查传感器，若超差，则需要重新校准；检查时特别要注意校准试件材料是否与被测体材料一致或者具有相近的成分。

3）如果未订购配套的安装支架，则应加工合适的安装支架；外部安装探头支架较复杂，一般需要订购。

4）在基座上加工支撑安装支架的螺孔，内部安装探头的支架一般都需要两个螺孔进行紧固，外部安装探头一般都是在机壳上加工通孔螺纹孔。

5）紧固内部安装探头支架。如果是外部安装探头，则应先将探头紧固在支架上，在将支架拧进安装螺纹内。

6）调整探头安装间隙。不同用途探头的初始安装间隙有不同的要求，根据实际应用调整（但注意：安装间隙不能超过我们所提供的校验卡数据表范围）。

7）紧固内部安装探头，采用角钢支架则用两个螺母背紧，采用压块支架则用紧固螺栓锁紧；外部安装探头，则紧固外部安装支架。紧固螺钉、螺母都应用弹簧垫圈以防止松动。（参见探头安装支架选择）

8）固定传感器出线。在机器内部先用电缆固定架固定，然后穿过电缆密封装置，在拧紧电缆密封组件（多个探头共用一个电缆密封装置时，在各传感器出线都穿过来后再拧紧）；外部安装传感器出线，只需拧紧支架上的电缆密封组件。
