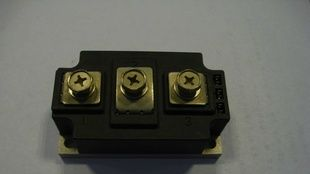

二极管模块MDC800A/800-2200V
| 价 格： | 1.00 |
| 品牌/商标 | 安泰 | 型号/规格 | MTC800A1600V |
| 控制方式 | 单向 | 极数 | 二极 |
| 封装材料 | 模块封装 | 封装外形 | 模块 |
| 关断速度 | 普通 | 散热功能 | 不带散热片 |
| 功率特性 | 大功率 | 频率特性 | 中频 |
| 额定正向平均电流 | 800A（A） | 控制极触发电压 | 0（V） |
| 控制极触发电流 | 0（mA） | 反向阻断峰值电压 | 1600（V） |
按国际标准生产的二单元中功率半导体模块。将功率二极管和可控硅按标准电路结构封装在一起，有十一种标准线路可供选择，用电子陶瓷片解决功率半导体芯片和底基板绝缘问题，多个模块可以共用一个散热器。体积小，结构紧凑，根据需要可以方便的联接成单相或三相整流桥和交流开关，广泛的应用在电源电压的调节，灯光电路和温度的控制及电动机的速度控制等。
典型应用
● 整流电源 ● 交直流电机控制 ● 工业加热温度控制
● 灯光调节控制 ● 无触点开关 ● 电力无功补偿
● 电焊机、变频器 ● 电池充放电
符号 | 参数名称 | 参数值 | 单位 | 测试条件 | ||||
ITAV | 通态电流 平均值 | 500 | 600 | 800 | A | 180°导通 正弦半波 | ||
IFAV | 正向电流 平均值 | 500 | 600 | 800 | A | 180°导通 正弦半波 | ||
ITSM IFSM | 浪涌电流 | 9500 9500 | 10800 10800 | 14400 14500 | A | T=10mS 非重复 T=8.3mS 非重复 | ||
I2T |
| 455000 456000 | 583000 583000 | 1037000 1037000 | A2S | T=10mS 非重复 T=8.3mS 非重复 | ||
IRRM/ IDRM | 断态漏电流 | 20 | 35 | mA | TJ=125℃,门极开路 | |||
VRRM | 反向重复峰值电压 | 800-1800 | V | 125℃ I RRM,I DRM=20~35mA 门极开路 | ||||
VDRM | 断态重复峰值电压 | 800-1800 | ||||||
VTM VFM | 峰值通态电压 峰值正向电压 | 1.9 1.9 | 1.9 1.9 | 1.9 1.9 | V | ITM=πITAV；IFM=πIFAV TJ=25℃ 180°导通 | ||
Di/dt | 通态电流上升率 | 150 | A/μS | TJ=25℃,0.67VDGM,Ig=500mA,tr<0.5μs,tp>6μs | ||||
Dv/dt | 断态电压上升率 | 500 | V/μS | TJ=125℃,0.67VDRM，门极开路 | ||||
IH | 维持电流 | 200 | mA | TJ=25℃,阳极电压=6V 阻性负载，门极开路 | ||||
IL | 擎住电流 | 400 | mA | TJ=25℃ 阳极电压=6V 阻性负载 | ||||
PGM | 门极峰值功率 | 12 | 12 | 14 | W |
| ||
IGM | 门极峰值电流 | 3 | 3 | 4 | A |
| ||
VGT | 门极触发电压 | 3 | V | TJ=25℃ 阳极电压=6V 阻性负载 | ||||
IGT | 门极触发电流 | 150 | mA | |||||
VISO | 绝缘电压 | 2500 | V | 50HZ电路对基板，接线端短接。T=1s | ||||
TJ | 工作结温 | -40 to 125 | ℃ |
| ||||
Tstg | 储存温度 |
| ||||||
RthJC | 结壳热阻 | 0.06 | 0.06 | 0.04 | K/W | 每个模块，直流 | ||
RthCS | 接触热阻 基板/散热器 | 0.015 | K/W | 涂导热硅脂 | ||||
Wt | 重量 | 1061 | 1650 | 3108 | g |
| ||
| 外形尺寸 | 见图27 | mm |
| ||||
| 外壳颜色 | 黑 |
|
| ||||
| 冷却方式 | 水冷 |
|
| ||||
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋晓龙
- 电话：010-62146748
- 传真：010-62146748
- 手机：
- QQ ：
非绝缘型焊机专用二极管模块MDG300A/1600V
信息内容：品牌/商标 国产 型号/规格 MDG300A/1600V 控制方式 单向 极数 二极 封装材料 塑料封装 封装外形 模块 关断速度 高频(快速) 散热功能 不带散热片 频率特性 高频 功率特性 中功率 额定正向平均电流 300（A） 控制极触发电流 0（mA） 稳定工作电流 0（A） 反向重复峰值电压 0（V） 1特点 应用 说明 1、非绝缘，底板为公共电极 2、国际标准封装3、全压接结构，优良的温度特性和功率循环能力4、工作结温达150℃5、高浪涌电流6、低正向压降1、电焊机电源2、各种DC电源3、变频器4、劢磁电源1、VRSM=VRRM+200V除VFM，Viso外，表中参数皆为在Tjm下的测试值。2、...

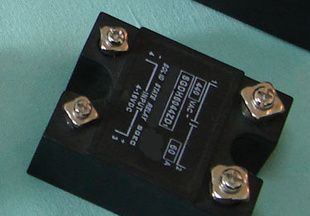

交流固态继电器SGD2544ZD3
