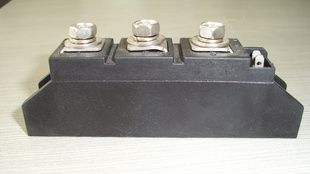

非绝缘型焊机专用二极管模块MDG300A/1600V
| 价 格： | 1.00 |
| 品牌/商标 | 国产 | 型号/规格 | MDG300A/1600V |
| 控制方式 | 单向 | 极数 | 二极 |
| 封装材料 | 塑料封装 | 封装外形 | 模块 |
| 关断速度 | 高频(快速) | 散热功能 | 不带散热片 |
| 频率特性 | 高频 | 功率特性 | 中功率 |
| 额定正向平均电流 | 300（A） | 控制极触发电流 | 0（mA） |
| 稳定工作电流 | 0（A） | 反向重复峰值电压 | 0（V） |
1
特点 | 应用 | 说明 |
1、非绝缘，底板为公共电极 2、国际标准封装 | 1、电焊机电源 2、各种DC电源 | 1、VRSM=VRRM+200V除VFM，Viso外，表中参数皆为在 Tjm下的测试值。 2、当使用在电流为60HZ情况下： 3、VTO:门槛电压，rT斜率电阻仅供设计时计算器件的功耗以及不同温度条件下的电流额定值之用。 4、I2t=I2FSMtW/2; tw=正弦半波电流底宽。在50HZ情况下，I2t(10ms)=0.005I2FSM(A2S) |
MDG，MDY
型号 | IF(AV)@Tc | VRRM | VFM@IFM | IRRM | IF(RMS) | IFSM | I2t | VFO | rF | Rjc | Tjm | 外型 | ||
A | °C | V | V | A | mA | mA | A×103 | A2s×104 | V | mΩ | °C/W | °C |
| |
MDx60 | 60 | 115 | 200-600 | 1.30 | 180 | 6 | 94 | 2.50 | 3.18 | 0.80 | 2.39 | 0.500 | 150 | outline |
MDx50 | 50 | 100 | 800-1800 | 1.60 | 150 | 8 | 79 | 1.90 | 1.84 | 0.80 | 4.78 | 0.700 | 150 | |
MDx80 | 80 | 115 | 200-600 | 1.33 | 240 | 8 | 126 | 3.40 | 5.89 | 0.80 | 1.51 | 0.400 | 150 | |
MDx100 | 100 | 100 | 800-1800 | 1.57 | 300 | 12 | 157 | 3.90 | 7.75 | 0.80 | 2.13 | 0.380 | 150 | |
MDx100 | 100 | 115 | 200-600 | 1.35 | 300 | 8 | 157 | 4.20 | 8.99 | 0.80 | 1.59 | 0.290 | 150 | |
MDx130 | 130 | 115 | 200-600 | 1.39 | 390 | 12 | 204 | 5.50 | 15.42 | 0.80 | 1.08 | 0.230 | 150 | |
MDx150 | 150 | 100 | 800-1800 | 1.57 | 450 | 12 | 236 | 5.80 | 17.15 | 0.80 | 1.53 | 0.240 | 150 | |
MDx160 | 160 | 115 | 200-600 | 1.35 | 480 | 12 | 251 | 6.60 | 22.2 | 0.80 | 1.00 | 0.190 | 150 | |
MDx200 | 200 | 100 | 800-1800 | 1.50 | 600 | 20 | 314 | 8.00 | 32.64 | 0.80 | 0.96 | 0.200 | 150 | |
MDx200 | 200 | 115 | 200-600 | 1.39 | 600 | 15 | 314 | 8.20 | 34.3 | 0.80 | 0.70 | 0.150 | 150 | |
MDx250 | 250 | 100 | 800-1800 | 1.53 | 750 | 20 | 393 | 9.80 | 49.0 | 0.80 | 0.87 | 0.150 | 150 | |
MDx300 | 300 | 100 | 800-1800 | 1.50 | 900 | 25 | 471 | 11.50 | 67.4 | 0.80 | 0.64 | 0.130 | 150 | |
