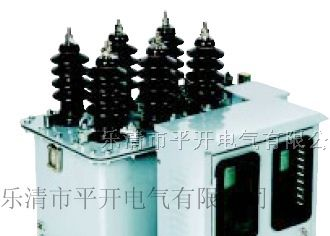

供应JLS-6户外高压计量箱(200/5）
| 价 格： | 面议 | |
| 型号/规格： | JLS-6 | |
| 品牌/商标： | 平开电气 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | | |
| 额定电压： | | |
| 外形尺寸： | |
JLS-10、6不锈钢体式高压计量箱
1.1用途适用范围
1.1.1 JLS-6、10型三相油浸式户外高压电力计量箱（以下简称计量箱）适用于额定电压为10kV，额定频率为50-60Hz的三相交流网路上作电能计量用，由组合互感器和电表箱两部分组成。
1.1.2 JLS-6、10型计量箱适用于下列场合的电能计量：
a、农村排灌站，乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量。
3、产品主要结构概述
3.1本产品由组合互感器和计量仪表箱组成，组合互感器由两台电压互感器和两台电流互感器组装在一起而成 。计量仪表箱内配有D86系列三相电度表和保险装置，单向计量时配一块有功电度表和一块无功电度表，双向计 量 时配二块有功电度表和两块无功电度表。
3.2电压互感器的铁芯为外铁式，用优质冷轧取向硅钢片叠装而成，中柱为多级阶梯形，在中柱上装有一次及 二次线圈。
3.3电流互感器铁芯为内铁式，用优质冷轧取向硅钢片叠装而成，在铁芯柱上装有一次、二次线圈。
3.4通过瓷套内的导电杆将电压、电流互感器的一次引出供接线用。电压、电流互感器均固定在托板上，托板 通过支撑杆吊装于箱盖上，并浸于变压器油中。
3.5高压引线套管，二次引线套管装设在箱盖上，油箱侧面装有放油塞接地螺栓。
3.6仪表箱装在油箱正面，上面装有观察窗并备有铅封孔。
3.7复变比计量箱采用二次更换变比复式，便于更换变比时，更间接，高效的工作。
3.8复变比计量原理，采用V／V-12接线方式，电压回路中二次b点接地，电流回路中A.C相电流二次回路尾端接 地。在复变比计量箱内部，电流二次回路尾端，电压二次回路尾端b点，已连接为一点，但并未接地，实际接 电表测量时，该点（b）应可靠接地。
4.验收及使用前的检查：
4.1外观检查：产品密封良好，瓷件无破损，出厂文件（合格证明书、使用说明书）齐全。
4.2用2500伏兆欧表测量一次对地的绝缘电阻，其值不少于1000MΩ。（空气湿度不大于75％）
4.3短时工频耐压试验，其试验电压值为出厂试验值的80％。
4.4产品经长期放置，在使用前，须经5.1、5.2、5.3条检查。
4.5安装前需检查和计算负荷是否匹配，安装时应符合所标注的负荷值。
5.使用方法和注意事项：
5.1本产品如用于计量分支线路的电度或用于考核线路损耗时，可将计量
箱安装在电杆的支架上。
5.2用于计量电力变压器高压侧电度时，可与变压器安装在同一个平台上或安装在电杆上。
5.3新安装运行中的计量箱发现相序相反时，会出现有功电度表仍然正转，无功电度表反转的现象，造成电度 表计量错误，应将计量箱高压侧任意两根对换位置，计量箱变为正相序进行，才能保证计量箱准确计量。
5.4本产品用于二相一地的电力线路计量电度时，应将地相接在计量箱B相上，其余二相按正相序连接，防止产 生计量的附加误差。
5.5产品吊运时必须使用油箱上的吊攀。
5.6组合互感器的二次接线端子b点和油箱上的接地螺栓应可靠接地，以免造成事故。
6、维护和保管：
6.1对运行中的计量箱应作定期检查，如发现缺油或油劣化迹象，应立即过滤更换或补充新油。
6.2计量箱在使用前需要妥善地保管在仓库内，仓库的温度为-25℃至＋40℃，相对湿度不大于85％，通风良好 无腐蚀性气体存在。
7、订货须知：
在订购本型产品时，请详细说明下列项。
7.1产品型号；
7.2额定电压比；
7.3额定电流比；
7.4准确级；
7.5产品使用环境；
7.6单相计量或双向计量。
