CD52-47UH贴片式功率电感
| 价 格： | 0.26 |
| 应用范围 | 滤波 | 种类 | 电感线圈 |
| 品牌/商标 | 国产 | 型号/规格 | CD52-47UH |
| 封装形式 | 贴片电感 | 绕线形式 | 单层密绕式 |
| 导磁体性质 | 铜芯 | 磁芯形状 | 柱形 |
| 工作频率 | 中频 | 安装方式 | 贴片式 |
| 骨架材料 | 陶瓷 | 品质因数Q | 0.65 |
| 电感量 | 0.047（mH） | 额定电流 | 600（mA） |
| 分布电容 | 1（F） |
COIL INSPECTION REPORT样品检测报告
CUSTOMER（客户）: | PAGE： 1 OF 1 | ||
ITEM: CD52-47UH | CUSTOMER’S ITEM: | ||
DATE(测试日期): 2009-04-14 |
| ||
QUANTITY(数量): 10 PCS | |||
TEST Freq.(测试频率): L:@1KHz 0.25V | |||
WIRE（铜线）：0.15mm | TURNS(圈数): 34.5TS | ||
TEMP(温度): 25.5℃ | HUMI(湿度): 80% | ||
ITEM(项目) L DCR（Ω） A B C SPEC(规格) 47uH±10% 0.65MAX 5.2±0.3 4.5±0.3 5.8±0.3 MAX(上限) 51.7 MIN(下限) 42.3 | |||
样品: 1 47.21 0.623 2 47.32 0.630 3 47.56 0.635 4 47.89 0.648 5 47.05 0.615 6 47.83 0.643 7 47.88 0.645 8 47.30 0.628 9 47.24 0.625 10 47.15 0.620 | |||
X(平均值) 47.44 0.631 R(相对值) JUD(判定) OK OK | |||
TEST EQUIPMENTS(测试仪器): L :VR 102 1KHz LCR METER. DCR :VR102 1KHz LCR METER | |||
REMARK:
| APPROVED | CHECKED | |
|
| ||
SPECIFICATION FOR APPROVAL样品承认书
CUSTOMER（客户）: | PAGE： 1 OF 1 | |||||||||
ITEM：CD52-47UH | CUSTOMER’S ITEM: | |||||||||
ITEM | SPEC（mm） | TYP. |
| |||||||
A | 5.2±0.3 | 5.23 | ||||||||
B | 2.5±0.3 | 2.53 | ||||||||
C | 5.8±0.3 | 5.82 | ||||||||
D | 1.7(Ref) |
| ||||||||
E |
|
| ||||||||
F |
|
| ||||||||
G |
|
| ||||||||
H |
|
| ||||||||
I |
|
| ||||||||
J |
|
| ||||||||
MARKING(印字): “470” | ||||||||||
2.ELECTRICAL CHARACTERISTICS(电特性要求): | ||||||||||
ITEM | SPEC | TYP. | TEST EQUIPMENTS(测试设备) | |||||||
L | 47uH±10% | 47.89uH | VR 102 LCR METER | |||||||
Test Freq. | @1KHz 0.25V | / | VR 102 LCR METER | |||||||
DCR | 0.65ΩMAX | 0.648Ω | VR 102 LCR METER | |||||||
R.Current | 0.60A MAX | / |
| |||||||
Turns | 34.5TS | 34.5TS |
| |||||||
Ope.Temp. | -20℃TO 80℃ | / | HC-D3M TEMP.& HUMIDITY CHAMBER | |||||||
Others 1 | 正面印字:“470” | “470” |
| |||||||
Others 2 | 包装方式:载带盘装 | OK |
| |||||||
CUSTOMER APPROVED(客户确认栏) | APPROVED(确认) | CHECKED(检查) | DRAWN(制表) | |||||||
|
|
|
| |||||||
ISSUED DATE(出版日期):2009-04-14 版本:01A | ||||||||||
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宾峰杰
- 电话：0755-82791372
- 传真：0755-82791372
- 手机：
- QQ ：
功率电感 大功率电感5845 4532
信息内容：应用范围 滤波 种类 电感线圈 品牌/商标 国产 型号/规格 5845 4532 封装形式 贴片电感 绕线形式 多层平绕式 导磁体性质 磁芯 磁芯形状 长方形 工作频率 高频 安装方式 贴片式 骨架材料 陶瓷 品质因数Q 1 电感量 0.01-1（mH） 额定电流 2000（mA） 分布电容 1（F） 品 名电感量L（μH）电感量公差直流电阻DCR（Ω）max额定电流RDC（A）maxSMD4532 – 1R0M1.0±20 %0.0333.80SMD4532 – 1R4M1.4±20 %0.0383.30SMD4532 – 1R8M1.8±20 %0.0422.91SMD453...

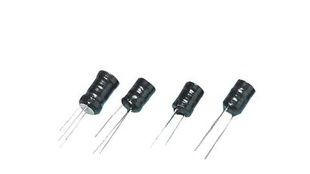

插件工字电感0810系列，电感线圈
