插件工字电感0810系列，电感线圈
| 价 格： | 0.28 |
| 应用范围 | 滤波 | 种类 | 电感线圈 |
| 品牌/商标 | 国产 | 型号/规格 | 0810 |
| 封装形式 | 插件电感 | 绕线形式 | 单层间绕式 |
| 导磁体性质 | 磁芯 | 磁芯形状 | 工字形 |
| 工作频率 | 高频 | 安装方式 | 卧式 |
| 骨架材料 | 陶瓷 | 品质因数Q | 60-150 |
| 电感量 | 1UH-10MH（mH） | 额定电流 | 500（mA） |
| 分布电容 | 1（F） |
功能:
功率電感，一般在電路中作電源電壓及電流的轉換及扼流圈（Choke), 濾除電源電路的階波或起儲流蓄能之功能。
應用：
電視和音響設備
通訊設備
峰嗚器和報警器
编号说明
HPK 0810 - 103 K - S0/UL
(1) (2) (3) (4) (5)
(1). 编号(Type) : 工字型电感（Peaking coils) ( HPK )
(2). 尺寸（Size) : 铁芯尺寸,铁芯直径=8mm, 高度=10mm（core size: D=8mm, L=10mm)( 0810 )
(3). 标称电感值班(Inductance) : "103"表示 1muH（Example: "103"for 1mH) ( 103 )
(4). 电感公差（Tolerance) :"M:±20%, "K":±10% , "J":±5% ( K )
(5). 电感外包绝缘套管要求 PVC 或 UL（ PVC Sleeve or UL tube )
HPK0810系列资料
| PART NO. | L m H | Q min | TESTING | DCR (Ω) | I mA |
| FREQ. | MAX | MAX | |||
| 电感值 | 品质因素 | 测试频率 | 直流电阻 | 额定电流 | |
| HPK0810-102K-S0 | 1.0 | 65 | @0.252MHZ | 6.0 | 450 |
| HPK0810-122K-S0 | 1.2 | 140 | @0.252MHZ | 6.0 | 450 |
| HPK0810-152K-S0 | 1.5 | 130 | @0.252MHZ | 7.0 | 400 |
| HPK0810-162K-S0 | 1.6 | 150 | @0.252MHZ | 10.0 | 400 |
| HPK0810-182K-S0 | 1.8 | 150 | @0.252MHZ | 10.0 | 400 |
| HPK0810-222K-S0 | 2.2 | 150 | @0.252MHZ | 12.0 | 360 |
| HPK0810-272K-S0 | 2.7 | 140 | @0.252MHZ | 14.0 | 360 |
| HPK0810-302K-S0 | 3.0 | 140 | @0.252MHZ | 15.0 | 280 |
| HPK0810-332K-S0 | 3.3 | 140 | @0.252MHZ | 16.0 | 280 |
| HPK0810-392K-S0 | 3.9 | 130 | @0.252MHZ | 18.0 | 280 |
| HPK0810-472K-S0 | 4.7 | 120 | @0.252MHZ | 20.0 | 260 |
| HPK0810-562K-S0 | 5.6 | 120 | @0.252MHZ | 22.0 | 260 |
| HPK0810-682K-S0 | 6.8 | 110 | @0.252MHZ | 29.0 | 260 |
| HPK0810-752K-S0 | 7.5 | 110 | @0.252MHZ | 30.0 | 240 |
| HPK0810-822K-S0 | 8.2 | 100 | @0.252MHZ | 30.0 | 240 |
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宾峰杰
- 电话：0755-82791372
- 传真：0755-82791372
- 手机：
- QQ ：
贴片式功率电感 生产商4D18 3.3UH
信息内容：应用范围 滤波 种类 电感线圈 品牌/商标 国产 型号/规格 4D18-3.3uh 封装形式 功率电感 绕线形式 单层密绕式 导磁体性质 铜芯 磁芯形状 柱形 工作频率 中频 安装方式 贴片式 骨架材料 陶瓷 品质因数Q 0.25 电感量 0.0033（mH） 额定电流 1200（mA） 分布电容 1（F）

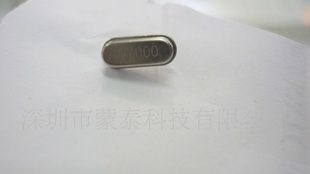

国产晶体晶振 49S 16MHZ
