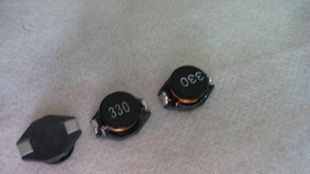

贴片功率电感CD73-100UH 交货期快
| 价 格： | 0.35 |
| 应用范围 | 滤波 | 种类 | 电感线圈 |
| 品牌/商标 | 国产 | 型号/规格 | CD73-100UH |
| 封装形式 | 功率电感 | 绕线形式 | 单层密绕式 |
| 导磁体性质 | 铜芯 | 磁芯形状 | 柱形 |
| 工作频率 | 高频 | 安装方式 | 贴片式 |
| 骨架材料 | 陶瓷 | 品质因数Q | 0.02 |
| 电感量 | 0.1（mH） | 额定电流 | 300（mA） |
| 分布电容 | 1（F） |
COIL INSPECTION REPORT样品检测报告
CUSTOMER（客户）: | PAGE： 1 OF 1 | ||
ITEM: CD73-100UH | CUSTOMER’S ITEM: CD73-100UH | ||
DATE(测试日期): 2008-03-01 |
| ||
QUANTITY(数量): 10 PCS | |||
TEST Freq.(测试频率): L:@1KHz 0.25V | |||
WIRE（铜线）：0.18mm | TURNS(圈数): 100.5 | ||
TEMP(温度): 25.5℃ | HUMI(湿度): 80% | ||
ITEM(项目) L DCR（Ω） A B C SPEC(规格) 100uH±10% 2.25MAX 7.0±0.3 3.5±0.3 7.8±0.3 MAX(上限) 748 MIN(下限) 614 | |||
样品: 1 103 2.215 2 102 2.214 3 103 2.210 4 104 2.212 5 105 2.213 6 103 2.218 7 104 2.213 8 101 2.214 9 104 2.216 10 103 2.216 | |||
X(平均值) 103 2.214 R(相对值) JUD(判定) OK OK | |||
TEST EQUIPMENTS(测试仪器): L :VR 102 1KHz LCR METER. DCR :VR102 1KHz LCR METER | |||
REMARK:
| APPROVED | CHECKED | |
|
| ||
SPECIFICATION FOR APPROVAL样品承认书
CUSTOMER（客户）: | PAGE： 1 OF 1 | |||||||||
ITEM：CD73-100UH | CUSTOMER’S ITEM: | |||||||||
ITEM | SPEC（mm） | TYP. |
| |||||||
A | 7.0±0.3 | 7．03 | ||||||||
B | 3.5±0.3 | 3．48 | ||||||||
C | 7.8±0.3 | 7．82 | ||||||||
D | 2.0(Ref) |
| ||||||||
E |
|
| ||||||||
F |
|
| ||||||||
G |
|
| ||||||||
H |
|
| ||||||||
I |
|
| ||||||||
J |
|
| ||||||||

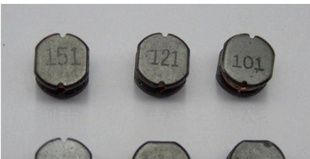

MARKING(印字): “101” | ||||||||||
2.ELECTRICAL CHARACTERISTICS(电特性要求): | ||||||||||
ITEM | SPEC | TYP. | TEST EQUIPMENTS(测试设备) | |||||||
L | 100uH±10% | 100uH | VR 102 LCR METER | |||||||
Test Freq. | @1KHz 0.25V | / | VR 102 LCR METER | |||||||
DCR | 2.25ΩMAX | 2.214Ω | VR 102 LCR METER | |||||||
R.Current | 0.28A MAX | / |
| |||||||
Turns | 122.5TS | 122.5TS |
| |||||||
Ope.Temp. | -20℃TO 80℃ | / | HC-D3M TEMP.& HUMIDITY CHAMBER | |||||||
Others 1 | 正面印字:“101” | “101” |
| |||||||
Others 2 | 包装方式: 编带装1000PCS/RELL | OK |
| |||||||
CUSTOMER APPROVED(客户确认栏) | APPROVED(确认) | CHECKED(检查) | DRAWN(制表) | |||||||
|
|
|
| |||||||
ISSUED DATE(出版日期):2007-10-10 版本:01A | ||||||||||
