高压中功率交流固态继电器SGDH12024ZD1
| 价 格： | 1.00 |
| 应用范围 | 固态 | 品牌/商标 | 国产 |
| 型号/规格 | SGDH12024ZD1 | 产品系列 | 其他 |
| 触点形式 | 其他 | 额定电压 | AC/DC200-240（V） |
| 电流性质 | 交流 | 外形 | 中型 |
| 功率负载 | 中功率 | 防护特征 | 密封式 |
| 直流电阻 | 0（Ω） | 吸合电流 | 0（A） |
| 释放电流 | 0（A） | 线圈功率 | 0（W） |
| 额定工作频率 | 0（Hz） |
**
SGDH系列40-150A/280-480VAC条形单相交流固态继电器
特点：
●单刀单掷一常开式，条形结构，安装使用方便，电流40-150A ●VRRM≥1200V，可使用在480V交流电路里
●LED输入显示 ● 输入/输出绝缘2500V
● 开关型式分为过零导通型和随机导通型 ● 高dv/dt适合于感性负载
● 控制电压：直流4-16或3-32V
●双SCR反并联功率输出，“真空+氢气保护”芯片焊接技术，热性能好，寿命长。
图3
选择指南(随机导通型将“Z”改为“R”即可)
工作电压 | 控制电压 | 40A | 60A | 80A | 100A | 120A | 150A |
280V “零控” | 4-16Vdc 3-32Vdc | SGDH4028ZD1 SGDH4028ZD3 | SGDH6028ZD1 SGDH6028ZD3 | SGDH8028ZD1 SGDH8028ZD3 | SGDH10028ZD1 SGDH10028ZD3 | SGDH12028ZD1 SGDH12028ZD3 | SGDH15028ZD1 SGDH15028ZD3 |
480V “零控” | 4-16Vdc 3-32Vdc | SGDH4048ZD1 SGDH4048ZD3 | SGDH6048ZD1 SGDH6048ZD3 | SGDH8048ZD1 SGDH8048ZD3 | SGDH10048ZD1 SGDH10048ZD3 | SGDH12048ZD1 SGDH12048ZD3 | SGDH15048ZD1 SGDH15048ZD3 |
参数表
输入参数 | 单位 | 参数值 | ||||||
控制电压类型 | 直流 | D1 | D3 | |||||
控制电压范围 | Vdc | 4-16 | 3-32 | |||||
输入电流 | mAdc | 13/42 @=5V/12V | 13/16 @=5V/24V | |||||
开通电压(Max.) | Vdc | 4 | 3 | |||||
关断电压(Min.) | Vdc | 1 | 1 | |||||
反向电压(Max.) | Vdc | 32 | 32 | |||||
LED显示 |
| 有 | 有 | |||||
输出参数 | 单位 | 参数值 | ||||||
标称电流 | Arms | 40 | 60 | 80 | 100 | 120 | 150 | |
负载电流范围 | Arms | 0.05-40 | 0.05-60 | 0.05-80 | 0.05-100 | 0.05-120 | 0.05-150 | |
浪涌电流20mSec(Max.) | Arms | 400 | 600 | 1000 | 1200 | 1500 | 2000 | |
通态电压降(Max.) | Vrms | 1.6 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | |
热阻(Rthjc) | ℃/W | 1.3 | 0.65 | 0.5 | 0.3 | 0.3 | 0.3 | |
负载电压范围(280V) | Vrms | 24-280 | ||||||
可控硅阻断电压(280V) | Vpk | ≥800 | ||||||
负载电压范围(480V) | Vrms | 44-480 | ||||||
可控硅阻断电压(480V) | Vpk | ≥1200 | ||||||
频率范围 | Hz | 47-63 | ||||||
断态电压上升率dv/dt(Min) | V/μsec | 500 | ||||||
断态漏电流(Max.) | mArms | ≤8 | ||||||
开通时间(Max.)”零控” | Cycle | 1/2 | ||||||
关断时间(Max.) | Cycle | 1/2 | ||||||
开通时间(Max.) “随机控” | mSec | 1 | ||||||
耦合参数 | ||||||||
绝缘(输入/输出) | Vrms | 2500 | ||||||
绝缘(输入-输出/基板) | Vrms | 2500 | ||||||
电容(Max.) | pf | 10 | ||||||
环境温度范围: 工作和存储-30～+80度 | ||||||||
外壳颜色：黑 | ||||||||
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 宋晓龙
- 电话：010-62146748
- 传真：010-62146748
- 手机：
- QQ ：

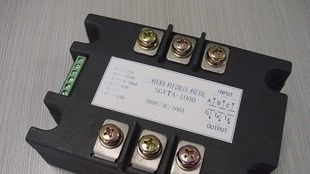

三相交流移相调压功率模块SGVTA-10048
信息内容：应用范围 其他 品牌/商标 国产 型号/规格 SGVTA-10048 产品系列 其他 触点形式 其他 额定电压 AC440（V） 电流性质 交流 外形 中型 功率负载 中功率 防护特征 密封式 直流电阻 0（Ω） 吸合电流 0（A） 释放电流 0（A） 线圈功率 0（W） 额定工作频率 0（Hz） **1、SGVTA系列三相交流移相调压模块 产品介绍 本产品是将三相晶闸管功率电路、单片机控制移相触发电路、信号检测传感电路、电压调节电路封装在一起的多功能功率集成模块。它是一个完整电力移相开环控制系统，可实现对负载电压的调...

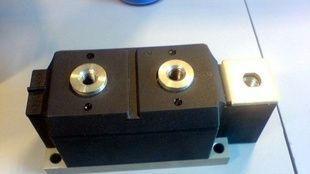

二极管模块MDC800A/800-2200V
