供应小型玻璃管液位计SC-UGB05
| 价 格： | 面议 | |
| 型号/规格： | SC-UGB05 | |
| 品牌/商标： | sucon |

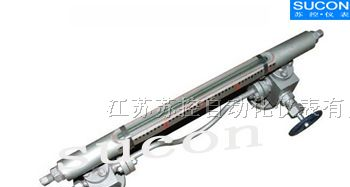

SC-UGB05小型玻璃管液位计是集玻璃管液位计和板式液位计以及锅炉水位计多重优点于一身的新型的液位计。（克服了原玻璃管液位计怕碎、不坚固、不安全、不耐压、显示不清楚、使用温度低的弱点）它在一定程度上能替代玻璃板液位计，比同样特性的液位计价格低廉。
一、小型玻璃管液位计的特点：
1.直观式仪表
2.结构简单，维修方便
3.集UG、UB和UGS（UNS）多重优点，价格低廉
小型管式液位计的主要技术指标
1.测量范围：：100、150、200、250、300
2.被测介质工作压力： 1.6MPa，2.5MPa
3.被测介质工作温度：-10℃～＋200℃
4.接口螺纹：G3/8或M16
注：以上规格的液位计可以根据用户的要求设计
小型管式液位计的选型表
|
UGB05 |
|
| |||||
|
连接形式 |
A |
|
单头 | ||||
|
B |
|
双头 | |||||
|
测量范围 |
|
1 |
|
100mm | |||
|
|
2 |
|
200mm | ||||
|
|
3 |
|
300mm | ||||
|
材 质 |
|
0 |
|
304 | |||
|
|
L |
|
316L | ||||
|
视 角 |
|
T |
|
正面 | |||
|
|
H |
|
侧面 | ||||
小型玻璃管液位计:http://www.china-sucon.com/product/ywwyb/
- 所属城市：江苏 淮安
- [联系时请说明来自维库仪器仪表网]
- 联系人： 耿瑞松
- 电话：0517-86788478
- 传真：0517-86909600
- 手机：13901404456
- QQ ：
