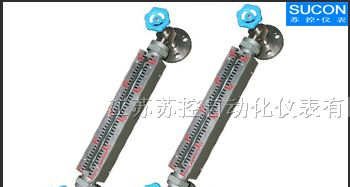

供应玻璃管液位计SC-UGB
| 价 格： | 面议 | |
| 型号/规格： | SC-UGB | |
| 品牌/商标： | sucon |
SC-UGB玻璃管液位计主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。玻璃管液位计是根据连通器原理生产的一种就地式液位测量仪表，具有读数、结构简单，维修方便、经久耐用等特点。执行标准：原化工部HG5-227-80标准。
一、玻璃管液位计结构原理：
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
玻璃管液位计两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流，免除隐患。
二、玻璃管液位计技术参数：
1.测量范围(安装中心距L)：300、500、600、800、1000、1200、1400、1700、2000mm
2.工作压力：≤1.6MPa
3.材质：碳钢、不锈钢
4.工作温度：≤200℃
5.连接法兰标准：HGJ46-91 PN1.6 DN20突面
6.其它法兰标准如JB/T、GB、ANSI等，请用户注明。
7.伴热蒸汽压力：≤0.6MPa
8.蒸汽夹套接头：G1/2"外螺纹
9.钢球自封压力：≥0.2Mpa
三、玻璃管液位计选型表：
|
SC-UGB |
普通玻璃管液位计 | |||||
|
代号 |
接液材质 | |||||
|
C |
碳钢 | |||||
|
F |
不锈钢（304、316L） | |||||
|
|
代号 |
附加装置 | ||||
|
1 |
普通型 | |||||
|
2 |
带蒸汽夹套型 | |||||
|
|
代号 |
安装方式 | ||||
|
D |
法兰连接DN20、25 | |||||
|
G |
螺纹连接G3/4″ | |||||
|
|
代号 |
压力等级 | ||||
|
1 |
1.0 | |||||
|
2 |
1.6 | |||||
|
|
代号 |
接液材质 | ||||
|
C |
碳钢 | |||||
|
F |
不锈钢（304、316L） | |||||
|
|
代 号 |
测量范围（mm） | ||||
|
□□ |
300、500、800、1100、1400、1700、2000·· | |||||
|
|
|
|
|
|
|
|
