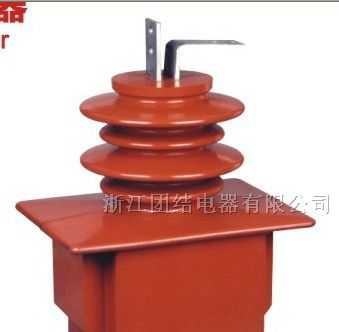

供应JDZ、JDZJ-6、10型电压互感器
| 价 格： | 1.00 | |
| 型号/规格： | JDZJ-10浇注式户内电压互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 5A | |
| 额定电压： | 10000V | |
| 外形尺寸： | mm |
JDZ、JDZJ-6、10型电压互感器是用环氧树脂浇注的半封闭式电压互感器，供户内频率为50Hz、3KV、6KV、10kV电力系统作电压，电能测量及继电保护用。 上海博继_021-518
本系列电压互感器为单相,户内,干式半封闭产品,使用时单台或二台一组,JDZ-3,6,10Q二台一组商时为V/V连接,JDZF- 3,6,10Q二台一组时为V/V/连接.分别适用于额定频率50HZ或60HZ,额定电压为3,6,10KV电力系统中作电能计量,电压监控和继电保护用.该系列产品也可根据用户要求,二次带220V绕组供控制电源用.
JDZ,JDZ-6,JDZ-10Q型互感器为半封闭,大爬距,全工矿,外铁芯结构,绕组为环氧树脂全真空浇注全绝缘结构.铁芯采用优质硅钢片叠装而成,互感器绝缘靠环氧树脂,产品体积小,重量轻,安装仅占有限空间.所有绕组完全在环氧树脂中,具有优良的绝缘性能,耐冲击和机械压力, 并可以保护绕组不受潮.一次绕组引出线端子的标志为A,B;二次绕组引出线端子的标志为a,b均在浇注体上清晰标注.在夹件上的接地标志旁有接地螺栓供接地用,下部支架供安装用.整体结构紧凑,使用方便.
技术参数
|
型 号 |
额定电压比 |
准确级及额定输出（VA） |
极限输出 |
额定绝缘水平 | ||||
|
0.2 |
0.5 |
1 |
3 |
6p | ||||
|
JDZ-10Q |
10000/100 |
|
80 |
120 |
150 |
|
500 |
12 / 42 / 75 |
|
30 |
|
|
|
300 | ||||
|
JDZ-6Q |
6000/100 |
25 |
50 |
80 |
|
300 |
7.2 / 32 / 60 | |
|
JDZ-3Q |
3000/100 |
25 |
30 |
50 |
|
200 |
3.6 / 25 / 40 | |
|
JDZF-10Q |
10000/100/100 |
20 |
30 |
80 |
|
2×300 |
12／42／75 | |
|
JDZF-6Q |
6000/100/100 |
15 |
25 |
50 |
|
2×200 |
7.2／3.2／60 | |
|
JDZF-3Q |
3000/100/100 |
2×150 |
3.6／25／40 | |||||
|
JDZJ-10Q |
10000/√3/100/√3 |
20 |
40 |
60 |
|
50 |
300 |
12 / 42 / 75 |
|
JDZJ-6Q |
6000/√3/100/√ |
15 |
30 |
50 |
|
50 |
200 |
7.2 / 32 / 60 |
|
JDZJ-3Q |
3000/√3/100/√ |
3.6 / 25 / 40 | ||||||
