供应LZZB7-35型电流互感器
| 价 格： | 1.00 | |
| 型号/规格： | LZZB7-35浇注式户内电流互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 5A | |
| 额定电压： | 35000V | |
| 外形尺寸： | mm |
LZZB7-35Q一、概述
本系列电流互感器，适用于额定频率50、60Hz额定电压为35kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用。
本系列产品是采用环氧树脂一次性浇注成形的全封闭免维护产品。具有抗短路能力强、精度高等优点。
二、结构简介
电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金，保护级铁芯采用优质硅钢片卷制，二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成。
浇注体用螺栓固定在安装底座上。浇注体上贴有铭牌。底板上有四个螺孔供用户安装使用。底板上有专用接地螺栓。
三、适用条件（若要订产品适用范围超出下列范围可与我协商后确定）
1、设备种类：户内；
2、安装地点的海拔不超过1000m；
3、环境温度：-5—+40℃；
4、污秽等级：Ⅲ级
5、气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质。
四、技术数据（若要订产品技术数据超出下列范围可与我协商后确定）
1、产品符合IEC和GB1208-97《电流互感器》；
2、额定绝缘水平：40.5/95/200kV；
3、额定频率：50、60Hz；
4、额定二次电流：1A、5A；
5、负荷功率因数：COSφ=0.8（滞后）；
6、产品允许在120%的额定电流下长期运行；
7、额定输出及动热稳定电流见产品铭牌。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王建龙
- 电话：0577-27873889
- 传真：0577-62781000
- 手机：18358770187
- QQ ：
供应LCZ-35Q型电流互感器
信息内容：本型电流互感器为环氧树脂浇注绝缘、支柱式、全封闭结构，适用于额定频率50Hz，额定电压35kV及以下电力系统中，作电流、电能测量及继电保护用。 结构简介： 本型电流互感器为环氧树脂浇注绝缘，全封闭结构，一次、二次线圈及铁芯均浇注在环氧树脂中，具有良好的绝缘性能和耐污秽、耐潮湿能力，适合污染重、湿度大的地区使用，互感器为减极性接线。 技术数据： 海拔高度不超过3000米； 环境温度-5℃~+40℃； 相对湿度日平均不大于95%，月平均不大于90%。

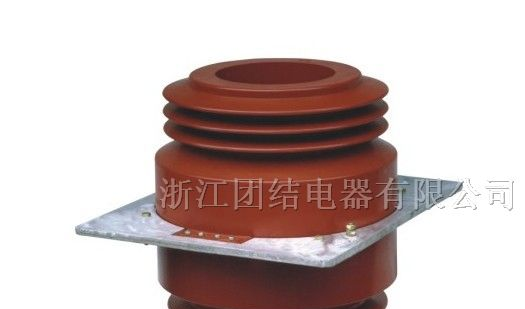

供应LMZB-20型电流互感器
信息内容：本型电流互感器为母线式环氧树脂浇注绝缘、户内型产品。适用于交流50HZ、20kV及以下线路中，供电流、电能和功率测量以及继电保护用。 结构简介： 本型电流互感器为单匝母线全封闭穿墙式，铁芯采用优质冷轧硅钢片卷成圆环形，二次绕组均绕于铁芯圆周上，用环氧树脂浇注成形。产品无一次母线，亦不附有夹紧母线装置。产品的面板上有4个安装孔，可用M12螺栓固定在支架上。 技术数据： 额定一次电流：1500~6000A； 额定二次电流：5A； 测量级仪表保安系数Fs≤10； 额定绝缘水平：12/42/75kV
