供应JDZX-6、10R型电压互感器
| 价 格： | 1.00 | |
| 型号/规格： | JDZX-10R浇注式户内电压互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 5A | |
| 额定电压： | 1000V | |
| 外形尺寸： | mm |
JDZX-6R JDZX-10R 电压互感器(等同于REL－6R、10R)
JDZX-6R JDZX-10R型电压互感器为户内式环氧树脂浇注全封闭式产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的中性点非有效接地电力系统中作电压、电能测量和继电保护用。产品符合IEC60044-2:1997及GB1207-1997《电压互感器》标准。
JDZX-6R JDZX-10R型电压互感器为全封闭产品。一次带有熔断器保护。熔断器装在互感器内部。一、二次绕组和铁芯均浇注在环氧树脂内，绝缘性能优良，耐潮湿。
JDZX-6R JDZX-10R技术参数
1. 配用熔断器JDZR8-10A,B,C为XRNP□-12型，0.2A，50kA；JDZXR8-10A,B,C为XRNP□-12型，0.5A，50kA。特殊要求请在订货时注明。
2. 局部放电水平符合GB1207-1997《电压互感器》标准。
3. 产品表面爬电距离满足Ⅱ级污秽等级
|
产品型号 |
额定电压比 |
准确级及额定输出 |
极限输出 |
额定绝缘水平 | ||||||
|
0.2 |
0.5 |
1 |
3 |
3P 6P |
|
| ||||
|
JDZW-6R (REL-6R) |
6000/√3 100/√3 100/√3 |
15 |
30 |
60 |
50 |
50 |
200 |
7.2/32/60 | ||
|
JDZW-10R (REL-10R) |
10000/√3 100/√3 100 ">10000/√3 100/√3 100 |
15 |
30 |
60 |
50 |
50 |
200 |
12/42/75 | ||
JDZX-6R JDZX-10R 电压互感器 型号说明，原理作用，安装接线图，价格，资料参数
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王建龙
- 电话：0577-27873889
- 传真：0577-62781000
- 手机：18358770187
- QQ ：

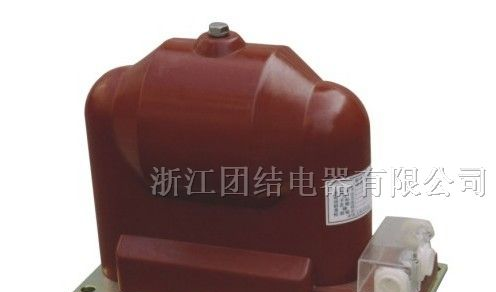

供应JDZX9-6、10型电压互感器
信息内容：本型电压互感器为单相、户内型产品，适用于额定频率50Hz、额定电压10kV及以下。中性点不直接接地的电力系统中作电压测量、电能计量及继电保护用。 结构简介： 本型电压互感器为全封闭、支柱式结构，采用环氧树脂浇注成整体，一、二次绕组及铁芯均浇注在环氧树脂中，具有优良的绝缘性能和防潮能力，互感器不需要特别维护，只需定期清除表面即可。一次绕组为非全绝缘，故只能做感应耐压试验。体积小、质量轻，适宜于任何位置，任意方向安装。二次出线端子处安装有防盗接线盒，三个方向均有出线孔，可以不同方向引出二次接线，安全可靠。产品底部的安装板上有接地螺栓及四个安装孔。 使用与维护： 产品若能符合下列条件即可使用： 1．工频试验电压符合GB1207-97及GB311.1-97的要求； 2．空载损耗、空载电流及线圈的直流电阻符合出厂试验报告；

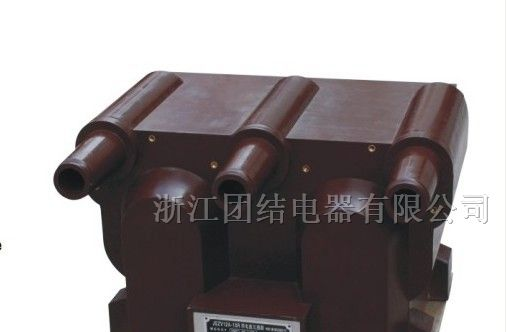

供应JSZV12A-3、6、10R型电压互感器
