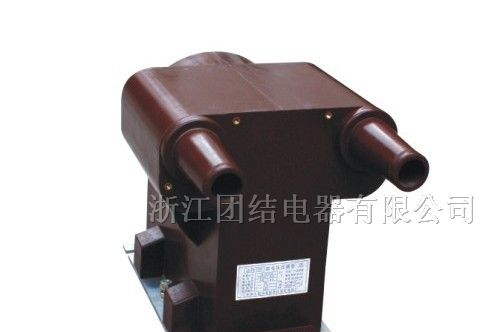

供应JSZV12A-3、6、10R型电压互感器
| 价 格： | 1.00 | |
| 型号/规格： | JSZV12A-10R浇注式户内电压互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 家用电器 | |
| 额定电流： | 5A | |
| 额定电压： | 10000V | |
| 外形尺寸： | mm |
一、概述
本型电压互感器为三相、户内型产品，适用于额定频率50Hz、额定电压10kV及以下电力系统中，作电压、电能测量及继电保护用。
二、结构简介
本型电压互感器带熔断器保护，“V”型接线成为三相，（接线如下图）也可作两台单相单独使用。该型产品除二次输出电压100V供测量外，也可带220V操作电压供操动机构电源用。
本型电压互感器为环氧树脂浇注绝缘、全封闭结构，铁芯采用优质冷轧硅钢片卷绕而成，连同一次及二次绕组浇注成整体，具有优良的绝缘性能和防潮、防污秽能力。一次绕组A、C相各配有一支与互感器短路承受能力相匹配的熔断器，有效保护互感器在电网出现故障时不被烧毁。熔断器装在一次绕组出线端子内部，更换方便。只需取出前端橡皮帽及螺帽即可取出或装入熔断器。互感器底部的安装板上有四个安装孔。
三、使用范围及工作条件
1、海拔高度不超过1000米；
2、周围气温变化不超过：-5℃～+40℃；
3、相对湿度不大于80%；
4、无腐蚀性的气体、蒸气或沉降物的地方；
5、无导电尘埃（炭末、金属末等）的地方；
6、不可能发生火灾或危险的地方；
7、无强烈的震动或撞击的地方。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王建龙
- 电话：0577-27873889
- 传真：0577-62781000
- 手机：18358770187
- QQ ：
供应JDZ12A-6、10R型电压互感器
信息内容：本型互感器为环氧树脂真空浇注全封闭式结构，是户内单相双管电压互感器，适用于额定频率50Hz，额定电压10kV及以下户内装置的电力系统中作电压、电能测量和继电保护用。配用熔断器型号为XRNP-12型，0.2A，0.5A，50kA

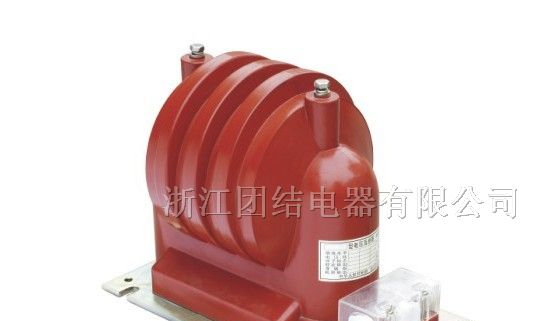

供应JDZ9-6、10型电压互感器
