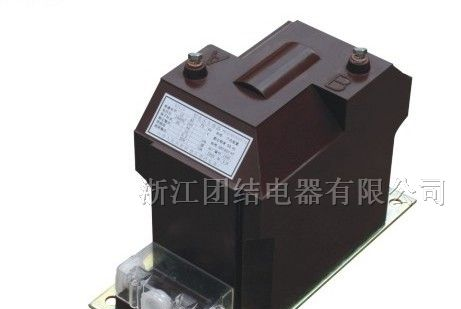

供应JDZX10-10型电压互感器
| 价 格： | 1.00 | |
| 型号/规格： | JDZX10-10浇注式户内电压互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | 5A | |
| 额定电压： | 10000V | |
| 外形尺寸： | mm |
JDZX10-10,REL-10型电压互感器为单相三线圈、环氧树脂浇注绝缘、户内型产品。适用于交流50HZ、10kV及以下中性点不直接接地系统中，供测量电压、电能和功率以及继电保护、自动装置和信号装置用。
结构简介
本型电压互感器为全封闭绝缘结构，体积小，气候适应性强、耐污秽及潮湿。一次线圈、二线线圈和辅助线圈（JDZX10-10,REL-10型）同心地绕在一起，用环氧树脂浇注成型。铁芯采用优质冷轧硅钢片，并与金属底板相连。
JDZX10-10,REL-10型电压互感器一次线圈的出线端子标志为A、N，基本二次线圈的出线端子标志为a、n。
JDZX10-10,REL-10电压互感器一次线圈的出线端子标志为A、N，基本二次线圈的出线端子标志为a、n，辅助二次线圈的出线端子标志为da、dn。
JDZX10-10,REL-10型电压互感器可用于单相及三相线路。当用于三相线路时，可用两台互感器接成V型，也可用三台互感器接成Y型，此时二次线圈额定电压为100/3伏。
- 所属城市：浙江 温州
- [联系时请说明来自维库仪器仪表网]
- 联系人： 王建龙
- 电话：0577-27873889
- 传真：0577-62781000
- 手机：18358770187
- QQ ：
供应JDZ10-10型电压互感器
信息内容：JDZ10-10型电压互感器为单相三线圈、环氧树脂浇注绝缘、户内型产品。适用于交流50HZ、10kV及以下中性点不直接接地系统中，供测量电压、电能和功率以及继电保护、自动装置和信号装置用。 结构简介 本型电压互感器为全封闭绝缘结构，体积小，气候适应性强、耐污秽及潮湿。一次线圈、二线线圈和辅助线圈（JDZX10-10型）同心地绕在一起，用环氧树脂浇注成型。铁芯采用优质冷轧硅钢片，并与金属底板相连。 JDZ10-10型电压互感器一次线圈的出线端子标志为A、N，基本二次线圈的出线端子标志为a、n。 JDZX10-10电压互感器一次线圈的出线端子标志为A、N，基本二次线圈的出线端子标志为a、n，辅助二次线圈的出线端子标志为da、dn。 JDZ10-10型电压互感器可用于单相及三相线路。当用于三相线路时，可用两台互感器接成V型，也可用三台互感器接成Y型，此时二次线圈额定电压为100/3伏。 使用范围及工作条件 1．本型电压互感器适宜安装在下列环境： (1)海拔高度不超过1000米； (2)周围气温变化不超过-5℃~+40℃； (3)相对湿度不大于85%； 2．不适宜安装在下列环境中： (1)有腐蚀性的气体、蒸汽或沉降物的地方； (2)有导电尘埃（炭末、金属末等）的地方； (3)有可能发生火灾...

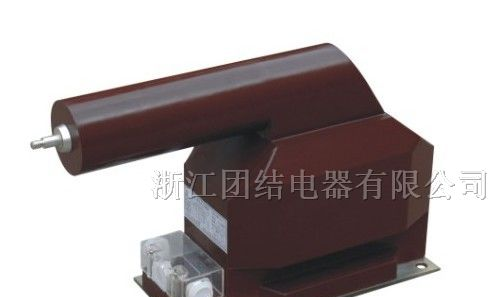

供应JDZX-6、10R型电压互感器
