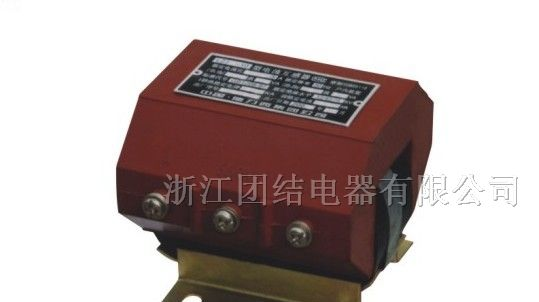

供应LJ1、LJ-Φ75型零序电流互感器
| 价 格： | 1.00 | |
| 型号/规格： | LJ1、LJ-Φ75型零序电流互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | A | |
| 额定电压： | V | |
| 外形尺寸： | mm |
一、 产品介绍
本型电流互感器为户内型产品，供接地电流系统中发电机、同期调相机或电动机的接地保护用。与本型电流互感器连用的继电器为 DD-11/0.2型，当保护范围内有接地故障时，故障电流通过电缆在互感器二次回路中产生 零序电流使继电器动作。
二 、结构介绍
该型零序电流互感器导磁材料采用经退火处理的环型铁芯;得以在一次零序电流一但达到整定电流,二次准确输出电流供继电器动作,以达到保护的目的。
三、主要技术参数：
|
配套继电器型号 |
继电器线圈连接方式 |
继电器刻度值(mA) |
一次零序电流(A) |
二次总阻抗(欧姆) |
|
DL11/0.2 |
并接 |
100 |
6-10 |
小于10(欧姆) |
