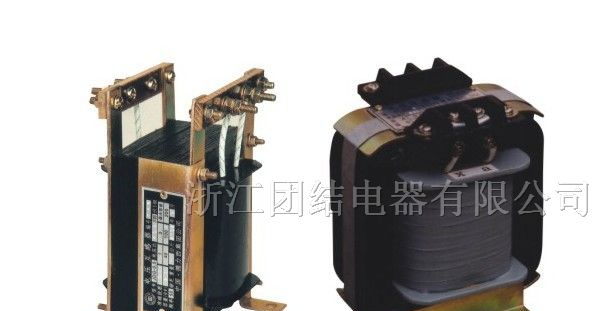

供应JSGW-0.5型电压互感器
| 价 格： | 1.00 | |
| 型号/规格： | JSGW-0.5型电压互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | A | |
| 额定电压： | 500V | |
| 外形尺寸： | mm |
JSGW-0.5型电压互感器为改进型小体积三相柱带有开口三角接线的辅助二次线圈干式电压互感器,适用于户内50HZ.3KV、6KV、10KV交流电路中做电压、电能测量以及继电保护用。
JSGW-0.5 型电压互感器技术参数说明
|
产品型号 |
额定电压比（V） |
准确级及额定输出(VA) COSφ=0.8 |
极限输出 （VA） |
额定绝缘水平面 (kV) | |||
|
0.5 |
1 |
3P |
3P 6P | ||||
|
JSGW-0.5 |
380/√3/100/√3//100/3 |
50 |
80 |
250 |
40 |
340 |
0.5/3 |
|
5000/√3/100/√3//100/3 | |||||||
