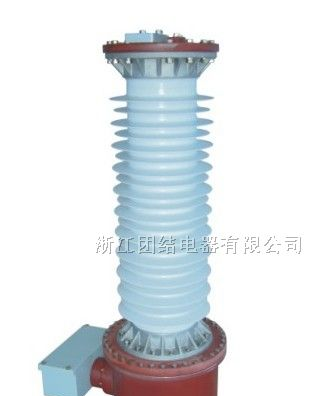

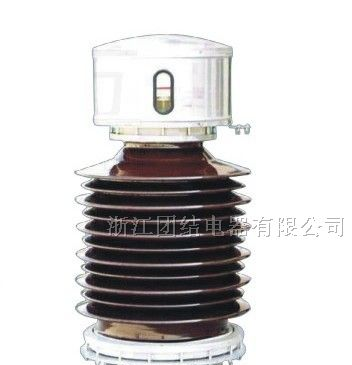

供应JDCF-110串级式油浸电磁式电压互感器
| 价 格： | 1.00 | |
| 型号/规格： | JDCF-110串级式油浸电磁式电压互感器 | |
| 品牌/商标： | 团结 | |
| 环保类别： | 无铅环保型 | |
| 主要用途： | 工业电子电气设备 | |
| 额定电流： | A | |
| 额定电压： | 110000V | |
| 外形尺寸： | mm |
o 概述
o JDCF型电压互感器为电磁式油纸绝缘、户外用全密封结构产品。用于设备电压为126kV，额定频率为50Hz或60Hz的中性点有效接地的电力系统中作电压、电能测量及继电保护用。
o 该产品设计可靠、磁密低，能避免线路发生谐振过电压，二次绕组将计量和保护分开，计量精度可达0.2级，满足用户的不同要求和电力部门提出的高精度计量要求。
o 本产品选用不锈钢外罩的金属膨胀器，密封采用进口胶垫。器身采用先进的真空干燥处理和真空油处理工艺，介损小，局放量低，确保产品的运行安全、可靠。使用环境环境温度 气温：+40℃ 气温:-30℃ 日平均气温不超过+30℃海 拔 JDCF-110、JDCF-110W1、JDCF-110W2型电压互感器海拔不超过1000m,JDCF-110GY型电压器海拔不超过3000m主要技术参数 序号 名称 单位 数据 1 额定电压 kV 110 2 额定频率 Hz 50 3 相数 单相 4 一次绕组额定电压 V 11000/√3 5 二次绕组额定电压 V 100/√3 6 剩余绕组额定电压 V 100 7 二次绕组极限负荷 VA 2000 8 剩余绕组极限负荷 3P、300VA 9 准确级 0.2/0.5/3P 0.2(或0.5)/3P/3P 10 额定输出 VA 100VA/250VA/300VA 100VA/500VA/300VA 11 总重 kg 730订货须知订货时请注明:产品型号额定电压、准确级及其它要求外形尺寸图
