供应JDQXF-110型SF6气体绝缘电压互感器

价格：		1.00
型号/规格：		JDQXF-110型SF6气体绝缘电压互感器
品牌/商标：		团结
环保类别：		无铅环保型
主要用途：		工业电子电气设备
额定电流：		A
额定电压：		110000V
外形尺寸：		mm

详细介绍
企业详情

1概述
JDQXF-35、66、110、220系列SF6气体绝缘电压互感器供电力系统作电压、电能测量及继电保护用，主要产品有：
1. 35、66、110、220kV独立式电压互感器，见表1;
2. 66、110、220kV内附式电压互感器（组合电器配套用），见表2;
2、使用条件
2.1 环境温度
温度：+40°C 温度：-30°C(特殊要求：-40°C)
2.2 海拔：不超过1000米（特殊要求不超过3000米）
2.3 大气条件：无严重腐蚀性气体、易燃易爆物质等
2.4 地震设防烈度：8度
2.5 风速：不大于35m/s
2.6 安装场所：户外或户内
3、主要技术参数

表一 SF6气体绝缘独立式电压互感器

型号		JDQX-35	JDQXF2-35	JDQXF-66	JDQXF-110	JDQXF2-220
设备额定电压，kV		35	35	66	110	220
设备电压，kV		40.5	40.5	72.5	126	252
额定频率，Hz		50	50	50	50	50
额定电压因数／时间		1.9/8h	1.9/8h	1.9/8h	1.2/30s	1.2/30s
短时工频耐压，kV		95	95	160	200	460
雷电全波冲击电压，kV		200	200	350	480	1050
局部放电水平　（1.2Um/ ）		<5pC	<5pC	<5pC	<5pC	<5pC
二次绕组(1a/1n)		0.2 级，　 ≤30 VA	0.2级, 　 ≤50VA	0.2级, 　 ≤75 VA	0.2级, 　 ≤100 VA	0.2级, 　 ≤100 VA
二次绕组(2a/2n)		0.5级, 　 ≤30 VA	0.5级, 　 ≤50 VA	0.5级, 　 ≤120 VA	0.5级, 　 ≤150 VA	0.5级, 　 ≤150 VA
剩余电压绕组(da/dn)		3P,6P级, 　 ≤150 VA	3P,6P级, 　 ≤150 VA	3P,6P级, 　 ≤300 VA	3P,6P级, 　 ≤300VA	3P,6P级, 　 ≤300VA
SF₆额定压力（20°C），MPa		0.4	0.4	0.4	0.4	0.4
SF₆补气压力（20°C），MPa		0.35	0.35	0.35	0.35	0.35
SF₆年漏气率，%		<1%	<1%	<1%	<1%	<1%
SF₆含水量，ppm		<150ppm	<150ppm	<150ppm	<150ppm	<150ppm
外形　尺寸	高度H,mm	1000	1110	1960	1960	3490
外形　尺寸	宽度W,mm	525	650	720	720	1165

底座安装尺寸,mm	孔径	4-Φ22	4-Φ22	4-Φ22	4-Φ22	4-Φ22
底座安装尺寸,mm	孔距	315×315	365×365	560×560	560×560	830×830
一次接线尺寸,mm		2-Φ12	2-Φ12	2-Φ12	2-Φ12	2-Φ14
产品重量，kg		155	210	500	500	配瓷套1700 　硅橡胶1300

注：1）准确级可根据用户要求，提供不同级次组合
2）66、110、220kV电压互感器型式有瓷柱式、硅橡胶复合绝缘两种，可根据用户需要选用。

表二 SF6气体绝缘内附式电压互感器

型号	JDQXF2-66	JDQXF2-110	JDQXF3-110	JSQ-110	JDQXF3-220
设备额定电压，kV	66	110	110	110	220
设备电压，kV	72.5	126	126	126	252
额定频率，Hz	50	50	50	50	50
额定电压因数／时间	1.9/8h	1.2/30s	1.2/30s	1.2/30s	1.2/30s
短时工频耐压，kV	160	200	200	200	460
雷电全波冲击电压，kV	350	480	480	480	1050
局部放电水平　（1.2Um/ ）	<5pC	<5pC	<5pC	<5pC	<5pC
二次绕组(1a/1n)	0.2级, 　 ≤75 VA	0.2级, 　 ≤100 VA	0.2级, 　 ≤75 VA	0.2级, 　 ≤75 VA	0.2级, 　 ≤100 VA
二次绕组(2a/2n)	0.5级, 　 ≤120 VA	0.5级, 　 ≤150 VA	0.5级, 　 ≤120 VA	0.5级, 　 ≤120 VA	0.5级, 　 ≤150 VA
剩余电压绕组(da/dn)	3P,6P级, 　 ≤300 VA	3P,6P级, 　 ≤300VA	3P,6P级, 　 ≤300 VA	3P,6P级, 　 ≤300 VA	3P,6P级, 　 ≤300VA
SF₆额定压力（20°C），MPa	0.4	0.4	0.5	0.5	0.5

SF₆补气压力（20°C），MPa		0.30	0.30	0.4	0.4	0.45
SF₆年漏气率，%		<1%	<1%	<1%	<1%	<1%
SF₆含水量，ppm		<150ppm	<150ppm	<150ppm	<150ppm	<150ppm
外形　尺寸	高度H,mm	1155	1155	1020	1030	1325
	宽度W,mm	770	770	660	865	920
	直径d,mm	Φ520	Φ520	Φ420	Φ795	Φ670
底座安装尺寸,mm	孔径	4-Φ22	4-Φ22	4-Φ24	4-M20	4-Φ29
底座安装尺寸,mm	孔距	460×460	460×460	330×330	480×480	560×560
产品重量，kg		370	370	225	340	550
备注				小型化PT	三相共箱PT

注：1）准确级可根据用户要求，提供不同级次组合
4、产品结构
产品采用箱式结构，由高压一次接线板、高压绝缘套管、箱体、器身及出线盒五部分组成。
互感器器身采用单级式结构，由SF6气体和绝缘薄膜组成的复合绝缘可使产品耐受很高的电压。器身固定在连接法兰上，置于产品箱体内，二次绕组引出线经箱体接线板引入接线盒内，接线盒内有供用户接线的端子。
箱体除具有放置器身、安装固定作用外，还设置有SF6密度控制器或压力表，SF6气体密度控制器具有温度补偿功能并具有二个可提供报警信号用的接点，可对产品内的气体压力进行远距离监控。
绝缘套管分为瓷套管和硅橡胶套管两种。瓷套管采用高强度电瓷烧结而成；硅橡胶套管内部采用高强度的玻璃钢套筒支撑，外部采用硅橡胶伞群整体注射成型，具有卓越的防污闪性能、憎水性能和优良的耐电蚀性能。用户可根据需要选用。
5 JDQXF-35、66、110、220系列SF6电压互感器性能特点

浙江团结电器有限公司

公司信息未核实

所属城市：浙江温州
[联系时请说明来自维库仪器仪表网]
联系人： 王建龙
电话：0577-27873889
传真：0577-62781000
手机：18358770187
QQ ：

公司相关产品

供应LVQB-110型LF6气体绝缘电流互感器

信息内容：

SF6气体绝缘电流互感器是一种以SF6气体为主绝缘的电流互感器。SF6气体是一种既具有良好绝缘性能，又具有不燃、无毒和安全性的绝缘介质。在0.3Mpa气压时达到的绝缘性能，与油浸绝缘互感器的绝缘性能相当。结构概述SF6气体绝缘电流互感器采用倒置式结构，由一次壳体、套管、器身和底座等组成。壳体：壳体置于产品顶部，器身装在壳体内，一次绕组与二次绕组间用SF6气体绝缘。二次绕组通过绝缘固定在壳体上，其引出线穿过套管从底座上的二次接线板上引出。一次出线端子从壳体的两侧用哈壶联接引出，并备有串、并联装置，通过改变联接片的位置，可以得到不同的电流比。壳体顶部装有防爆装置。套管：利用高强瓷或硅橡胶套管，它通过上下法兰分别与壳体，形成圆柱形阳极。二次绕组装在端部呈球形的圆柱屏蔽罩内，该屏蔽罩通过二次引线接地、形成阴极。因此，一次、二次绕组形成以SF6气体作绝缘介质的同心圆柱体均匀电场结构。底座：备有二次接线盒、带温度补偿的SF6气体专用压力表、带自封接头的充气阀门、提供报警信号的SF6密度控制器、铭牌和接地端子。性能特点 SF6气体绝缘，产品在线检测SF6气体密度；抗动热稳定能力强，温升低，运气安全可靠，十年免维护；计量精度高（测...

详细内容>>

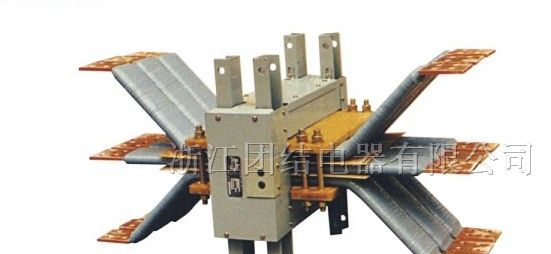

供应LJM-1、2、3型零序电流互感器
