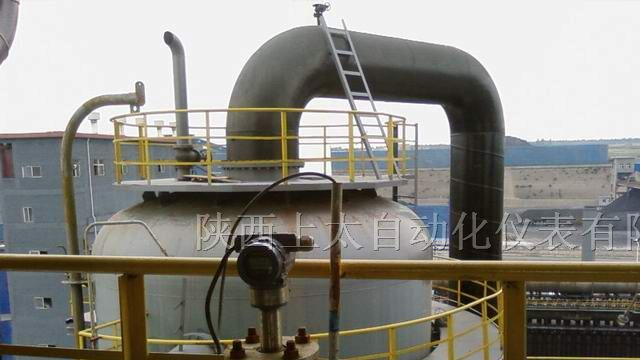

焦炉煤气流量计西安厂家
| 价 格： | 6000.00 | |
| 型号/规格： | STF | |
| 品牌/商标： | 西安上太仪表 |
焦炉煤气，又称焦炉气。是指用几种烟煤配制成炼焦用煤，在炼焦炉中经过高温干馏后，在产出焦炭和焦油产品的同时所产生的一种可燃性气体，是炼焦工业的副产品。
【流量计产品概述】
STF焦炉煤气流量计是在传统力传感器的基础上，随着新型传感器、电子技术的发展研制开发成的第三代电容力感应式流量计，具有很高的灵敏度、准确度，量程范围宽。 采用芯片级的电容式力传感器、高效的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。
◆ 管径范围宽：Φ10~Φ2000至更大；
◆ 温度范围广：-196°C ~ 500°C；
◆ 适用多种介质：气体、液体（包括高粘度液体、原油、浆体）、蒸汽；
◆ 适用于低流速介质，其可测量流速为0.08m/s。
【焦炉煤气流量计安装注意事项】
不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度，直管段要求前10D,后5D，对于新完工的工艺管道，应先进行初步吹扫后再安装流量计
【流量计产品参数】
┌────────────────────────────────────────────────┐
│产品名称│焦炉煤气流量计
├────────────────────────────────────────────────┤
│适用介质│焦炉煤气，高炉煤气，水煤气的流量计量
├────────────────────────────────────────────────┤
│管径(DN)│DN10～DN6000mm至更大
├────────────────────────────────────────────────┤
│公称压力│0.6～4MPa （指连接法兰公称压力，非介质的工作压力）
├────────────────────────────────────────────────┤
│工况温度│-20～+450℃（需更高温度请与工厂联系）
├────────────────────────────────────────────────┤
│测量精度│±0.2～±1.5%FS
├────────────────────────────────────────────────┤
│量程范围│1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
├────────────────────────────────────────────────┤
│壳体材质│碳钢；不锈钢；
├────────────────────────────────────────────────┤
│供电方式│内置3.6VDC锂电池（可用两年）；外供24VDC；
├────────────────────────────────────────────────┤
│输出信号│4～20mA二线制；脉冲0～1000HZ；RS485
├────────────────────────────────────────────────┤
│防护等级│IP65/IP67
├────────────────────────────────────────────────┤
│防爆标志│本安型ExiallCT4；隔爆型ExdllCT4
├────────────────────────────────────────────────┤
│表头显示│累积流量；瞬时流量；满量程百分比；故障自检
├────────────────────────────────────────────────┤
│连接方式│管道法兰式(DN15-300mm)；插入式（DN100- DN6000mm至更大）。
├────────────────────────────────────────────────┤
│安装要求│前后直管段要求：前10D后5D（D为公称通经）；可垂直、水平安装。
├────────────────────────────────────────────────┤
│特殊连接│螺纹式；对夹式；在线拆装式；（需特殊连接定货时请说明）
└────────────────────────────────────────────────┘
