【涡轮流量计原理】
当被测流体流过传感器时,在流体作用下,叶轮受力旋转,其转速与管道平均流速成正比,叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中磁通随之发生周期性变化,产生周期性的感应电势,即电脉冲信号,经放大器放大后,送至显示仪表显示。
TUF的实用流量方程为
Qv=f/K (7.1)
Qm=qvρ (7.2)
式中 Qv,Qm-分别为体积流量,m3/s,
质量流量,kg/s;
f-流量计输出信号的频率,Hz;
K-流量计的仪表系数,P/m3。
流量计的仪表系数与流量(或管道雷诺数)的关系曲线如图2所示。由图可见,仪表系数可分为二段,即线性段和非线性段。线性段约为工作段的三分之二,其特性与传感器结构尺寸及流体粘性有关。在非线性段,特性受轴承摩擦力,流体粘性阻力影响较大。当流量低于传感器流量下限时,仪表系数随着流量迅速变化。压力损失与流量近似为平方关系。当流量超过流量上限时要注意防止空穴现象。结构相似的TUF特性曲线的形状是相似的,他仅在系统误差水平方面有所不同。
【涡轮流量计技术参数】

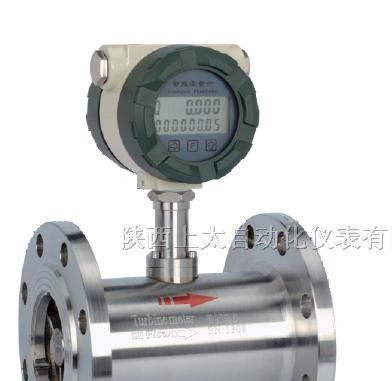

产品名称: 涡轮流量计
适用介质: 洁净的液体、气体流量计量
管径(DN): DN4~DN200mm
公称压力: 0.6~25MPa
工况温度: -20~+110℃ 环境温度 -10~+55℃
测量精度: ±0.2%,0.5%,1.0%
量程范围: 1:10 ; 1:15; 1:20
壳体材质: 304不锈钢; 316L不锈钢
供电方式: 12VDC;24VDC; 内置3.2VDC锂电池(可用3年)
信号传输: 二线制;三线制;距离<1000m
输出信号: 4~20mA;脉冲(低电平<0.8V,高电平>8V)
防护等级: IP65
防爆标志: 隔爆型ExdllBT4
表头显示: 累积流量;瞬时流量;
连接方式: 螺纹式(DN4~40mm);法兰式(DN50-200mm);
安装要求: 垂直、水平安装;前后直管道应满足前20D后5D(D公称通径),管道倾斜<5度
特殊连接: 插入式;(需特殊连接定货时请说明)
【涡轮流量计优点】
◆ 高度,一般可达±0.5%R、±1.0%R ;
◆ 范围度宽,中大口径可达1:20,小口径为1:10;
◆ 重复性好,短期重复性可达0.05% - 0.2% ,在贸易结算中是优先选用的流量计;
◆ 结构紧凑轻巧,安装维护方便 ;
◆ 耐压等级高,仪表表体上不必开孔,易制成高压型仪表 ;
◆ 压力损失小,流通能力强 ;
◆ 可获得很高的频率信号(3~4KHz),信号分辨力强;
◆ 抗震动性能强 ;
◆ 专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
【涡轮流量计安装尺寸图】
dzsc/18/4554/18455494.jpg
公称通径 |
L (mm) |
G | D(mm) |
d (mm) |
孔数n |
DN 4 | 295 | G1/2 | |||
DN 6 | 330 | G1/2 | |||
DN 10 | 450 | G1/2 | |||
DN 15 | 75 | G1 | ¢65 | ¢14 | 4 |
DN 20 | 80 | G1 | ¢75 | ¢14 | 4 |
DN 25 | 100 | G5/4 | ¢85 | ¢14 | 4 |
DN 32 | 140 | G2 | ¢100 | ¢14 | 4 |
DN 40 | 140 | G2 | ¢110 | ¢18 | 4 |
DN 50 | 150 | ¢125 | ¢18 | 4 | |
DN 65 | 170 | ¢145 | ¢18 | 4 | |
DN 80 | 200 | ¢160 | ¢18 | 8 | |
DN 100 | 220 | ¢180 | ¢18 | 8 | |
DN 125 | 250 | ¢210 | ¢25 | 8 | |
DN 150 | 300 | ¢250 | ¢25 | 8 | |
DN 200 | 360 | ¢295 | ¢25 | 12 |

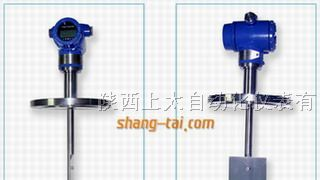

高炉煤气:高压鼓风机(罗茨风机)鼓风,并且通过热风炉加热后进入了高炉,这种热风和焦炭助燃,产生的是二氧化碳和一氧化碳,二氧化碳又和炙热的焦炭产生一氧化碳,一氧化碳在上升的过程中,还原了铁矿石中的铁元素,使之成为生铁,这就是炼铁的化学过程。铁水在炉底暂时存留,定时放出用于直接炼钢或铸锭。 这时候在高炉的炉气中,还有大量的过剩的一氧化碳,这种混和气体,就是“高炉煤气”。 高炉煤气流量计采用新型电容力感应式传感器,耐脏污、灵敏度高,安装简单免维护,计量准确,解决传统差压式取压孔易堵塞的缺点,可完全替代差压式流量计。压损小,适用大型管道、异型管道、低压、负压管道,插入式结构,安装简单。 【高炉煤气流量计安装注意事项】 不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件,如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度,直管段要求前10D,后5D,对于新完工的工艺管道,应先进行初步吹扫后再安装流量计 【流量计产品参数】┌────────────────────────────────────────────────┐│产品名称|高炉煤气流量计├─...
