供应J11W不锈钢内螺纹截止阀
| 价 格： | 1000.00 | |
| 型号/规格： | J11W | |
| 品牌/商标： | 欣达 |
J11W不锈钢内螺纹截止阀dzsc/18/4516/18451617.gifJ11W不锈钢内螺纹截止阀.doc
截止阀也叫截门，是使用最广泛的一种阀门！它之所以广受欢迎，是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压，也适用于高压。
不锈钢丝扣截止阀 的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
应用规范： 公称压力：16Mpa 适用温度范围：-20~232℃~350℃ 适用介质：水、油、气及某些腐蚀性液体 螺纹类型：G.NPT.BSPT.BSP.DIN259/2999 主要零件
| 序 号 | 零件名称 | 材质 |
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 阀瓣 | 不锈钢SS316/304 |
| 3 | 阀杆 | 不锈钢SS316 |
| 4 | 阀盖 | 不锈钢CF8M/CF8 |
| 5 | 密封垫 | 聚四氟乙烯PTFE |
| 6 | 平垫 | 不锈钢SS304/316 |
| 7 | 填料 | 聚四氟乙烯PTFE |
| 8 | 压环 | 不锈钢SS316/304 |
| 9 | 压盖 | 不锈钢CF8M/CF8 |
| 10 | 手轮 | ALUMINUM ALLOY |
| 11 | 铭牌 | ALUMINUM ALLOY |
| 12 | 螺母 | 不锈钢SS304 |
| 尺寸 | A | D | L | H | 重量TW（g） |
| 1/4” | 10 | 70 | 65 | 85 | 340 |
| 3/8” | 12 | 70 | 65 | 85 | 340 |
| 1/2” | 15 | 70 | 65 | 85 | 350 |
| 3/4” | 20 | 70 | 80 | 95 | 550 |
| 1” | 25 | 80 | 90 | 105 | 870 |
| 11/4” | 32 | 90 | 105 | 125 | 1360 |
| 11/2” | 40 | 90 | 120 | 135 | 1860 |
| 2” | 50 | 100 | 140 | 155 | 2670 |
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 赵先生
- 电话：021-31261031
- 传真：-
- 手机：15900903320
- QQ ：

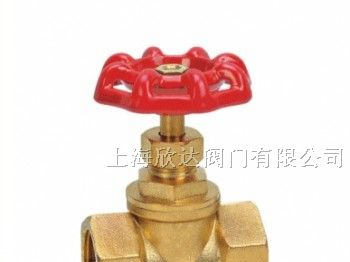

供应J11W-16T黄铜丝扣截止阀
信息内容：J11W-16T黄铜丝扣截止阀 【截止阀】也叫截门，是使用最广泛的一种阀门！它之所以广受欢迎，是由于①开闭过程中密封面之间摩擦力小。②比较耐用。③开启高度不大。④制造容易。⑤维修方便。⑥不仅适用于中低压，也适用于高压。【黄铜截止阀】的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。 黄铜丝扣截止阀概述： 产品型号：J11W-16T 公称压力：1.6MPa 工作介质：水、气、油 工作温度：-20℃≤t≤150℃ 管螺纹符合ISO228标准主要外形及连接尺寸： DN SIZE L B H D 8 1/4 40 10.5 61 45 10 3/8 40 10.5 61 45 15 1/2 46 17 72.5 60 20 3/4 54 17 72.5 60 25 1 67 22 86 72 32 11/4 77 27 97 80 40 11/2 83 34 116.5 100 50 2 104 43 132.5 110 65 21/2 170.5...

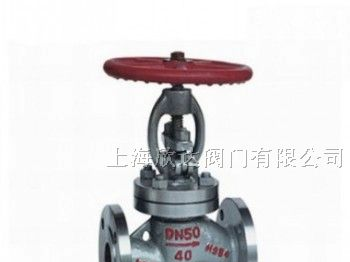

供应J41N液化气截止阀
信息内容：J41N液化气截止阀dzsc/18/4516/18451619.gifJ41N液化气截止阀.doc 产品概述： 采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。 液化气截止阀使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置 操作原理和结构说明手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到点上密封起作用。液化气截止阀增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好. J41N-25/40截止阀通径（DN）：15∽200（mm)压力（PN）2.5∽4.0MPa材料：锻钢、碳钢 零部件材料： 阀体 阀杆、阀瓣 密封面 填料 碳钢 不锈钢 不锈钢和101 聚四氟乙烯 尼龙 性能规范： 公称压力PN JIS10K JIS20K MPa 1.6 2.5 4.0 壳体试验压力PN 2.4 3.75 6.0 高压密封试验压力 1.76 2.75 4.4 适用介质 液化气、天然气等 适用温...
