供应J41N液化气截止阀
| 价 格： | 1000.00 | |
| 型号/规格： | J41N | |
| 品牌/商标： | 欣达 |
J41N液化气截止阀dzsc/18/4516/18451619.gifJ41N液化气截止阀.doc
产品概述：
采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。
液化气截止阀使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置
操作原理和结构说明
手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到点上密封起作用。
液化气截止阀增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用
采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.
J41N-25/40截止阀
通径（DN）：15∽200（mm)
压力（PN）2.5∽4.0MPa
材料：锻钢、碳钢
零部件材料：
| 阀体 | 阀杆、阀瓣 | 密封面 | 填料 |
| 碳钢 | 不锈钢 | 不锈钢和101 | 聚四氟乙烯 |
| 尼龙 |
性能规范：
| 公称压力PN | JIS10K | JIS20K | MPa | |
| 1.6 | 2.5 | 4.0 | ||
| 壳体试验压力PN | 2.4 | 3.75 | 6.0 | |
| 高压密封试验压力 | 1.76 | 2.75 | 4.4 | |
| 适用介质 | 液化气、天然气等 | |||
| 适用温度 | -40∽+80℃ | |||
| 法兰连接标准 | JB/T 79-94 | |||
连接尺寸：
| PN | DN | L | H | D | D1 | D2 | b | f | Z-φd | D0 |
| 15 | 130 | 207 | 95 | 65 | 45 | 16 | 2 | 4-14 | 120 | |
| 20 | 150 | 217 | 105 | 75 | 55 | 16 | 2 | 4-14 | 140 | |
| 25 | 160 | 219 | 115 | 85 | 65 | 16 | 2 | 4-14 | 160 | |
| 32 | 190 | 280 | 135 | 100 | 78 | 18 | 2 | 4-18 | 180 | |
| 2.5MPa | 40 | 200 | 330 | 145 | 110 | 85 | 18 | 3 | 4-18 | 200 |
| 4.0MPa | 50 | 230 | 350 | 160 | 125 | 100 | 20 | 3 | 4-18 | 240 |
| 10K | 65 | 290 | 400 | 180 | 145 | 120 | 22 | 3 | 8-18 | 280 |
| 20K | 80 | 310 | 430 | 195 | 160 | 135 | 22 | 3 | 8-18 | 320 |
| 100 | 350 | 465 | 230 | 190 | 160 | 24 | 3 | 8-23 | 360 | |
| 125 | 400 | 502 | 270 | 220 | 188 | 28 | 3 | 8-25 | 400 | |
| 150 | 480 | 560 | 300 | 250 | 218 | 30 | 3 | 8-25 | 440 | |
| 200 | 600 | 580 | 360 | 310 | 278 | 34 | 4 | 12-25 | 480 |
注:法兰密封面型式凹凸面根据用户订货合同要求制造凹面。
- 所属城市：上海 上海市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 赵先生
- 电话：021-31261031
- 传真：-
- 手机：15900903320
- QQ ：
供应JY41W不锈钢氧气截止阀
信息内容：JY41W不锈钢氧气截止阀产品描述：dzsc/18/4516/18451620.gifJY41W不锈钢氧气截止阀.doc 不锈钢氧气截止阀采用材质优良的硅黄铜或不锈钢铸造而成，具有机械强度高，耐磨损、安全性好等优点。使用在氧气管路上，具有的防爆阻燃性能，消除了氧气管路上的不安全因素。 不锈钢氧气截止阀产品特点1、防燃阻火：主要部件的材质为铜合金，属不可燃材料，即使与高速气流中的固体粒子碰撞也不会产生火花。因此，本阀具有的防燃阻火性能2、安全可靠：本阀带有防尘、防水、防油污装置，所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施，填料材质为聚四氟乙烯，可确保使用时安全可靠 不锈钢氧气截止阀性能参数 公称通径（DN） 15－400 公称压力（MPa） 1.6 2.5 4.0 试验压力（MPa） 强度 2.4 3.75 6.0 密封 1.76 2.75 4.4 适用温度 ≤200℃ 适用介质 氧气 阀体 硅黄铜、不锈钢 阀杆 不锈钢 阀芯 铜、不锈钢主要外形尺寸： Jy41W-40P、Jy41W-40R 重 量(kg) 公称通径DN(mm) 尺 寸 (mm) L D D1 D2 D6 b f f...

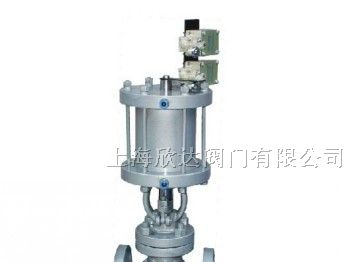

供应J641H气动截止阀
