A3988
四路 DMOS 全桥式 PWM 电动机驱动器

Allegro 发布全新四路 DMOS 全桥式驱动器，可驱动两个步进电动机或四个直流电动机。每一全桥式输出可

达 1.2 安培和 36 伏特。A3988 包括固定停机时间脉宽调制 (PWM) 电流稳压器，以及 2 位非线性 DAC（数

字模拟转换器），可允许步进电动机以全步进、半步进及四分之一步进模式控制，直流电动机以前进、倒回

及自由停机模式控制。PWM 电流稳压器使用 Allegro® 已获专利的混合衰减模式来减少可听到的电动机噪音

、增加步进度并减少功率耗散。

内部同步整流控制电路用来改善脉宽调制 (PWM) 操作时的功率消耗。保护功能包括因滞后引起的过热关机、

欠压锁定 (UVLO) 及交叉电流保护。不需要特别的加电排序。

Allegro 的 A3988 采用 EV 和 JP 两种封装，并带有用于增强热性能的外露功率片。EV 采用 0.90 毫米标

称总体封装高度的 6 毫米 x 6 毫米、36 引脚 QFN 封装。JP 是 7 毫米 x 7 毫米 48 引脚 LQFP。两种封

装都为无铅封装，采用 100% 雾锡电镀引脚框。
dzsc/18/4318/18431875.jpg

特点
36 伏特额定输出电压
4 个全桥
双路步进电动机驱动器
高电流输出
3.3 及 5 伏特兼容逻辑电源
同步整流
内部欠压锁定 (UVLO)
过热关机电路
交叉电流保护
低厚度 QFN 封装

描述
A3988 是四路 DMOS 全桥式驱动器，可驱动两个步进电动机或四个直流电动机。每一全桥式输出可达 1.2 安

培和 36 伏特。A3988 包括固定停机时间脉宽调制 (PWM) 电流稳压器，以及 2 位非线性 DAC（数字模拟转

换器），可允许步进电动机以全、半及四分之一步进模式控制，直流电动机以正转、反转及自由停机模式控

制。PWM 电流稳压器使用 Allegro® 已获专利的混合衰减模式来减少可听到的电动机噪音、增加步进度

并减少功率耗散。

内部同步整流控制电路用来改善脉宽调制 (PWM) 操作时的功率消耗。

保护功能包括因滞后引起的过热关机、欠压锁定 (UVLO) 及交叉电流保护。不需要特别的加电排序。

A3988 采用 EV 和 JP 两种封装，并带有用于增强热性能的外露功率片。EV 采用 0.90 毫米标称总体封装高

度的 6 毫米 x 6 毫米、36 引脚 QFN 封装。JP 是 7 毫米 × 7 毫米 48 引脚 LQFP。两种封装都为无铅封

装，采用 100% 雾锡电镀引脚框。

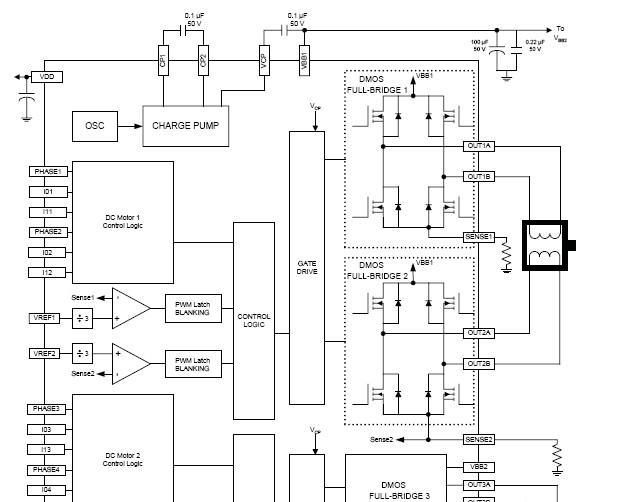

功能方框图

型号             封装类型              温度
A3988SEVTR-T  36-lead QFN/MLP   -20 °C to  85 °C
A3988SJPTR-T  48-lead LQFP      -20 °C to  85 °C
