价 格: | 面议 | |
型号/规格: | BZT52C2V4W | |
品牌/商标: | 金誉 | |
封装形式: | SOD-123 | |
环保类别: | 无铅环保型 | |
安装方式: | 贴片式 | |
包装方式: | 散装 | |
功率特性: | | |
频率特性: | | |
反向电压: | | |
反向击穿电流: | |
BZT52C2V4W稳压二极管特性:
表面材料:硅
功耗:500mW
封装:SOD-123
BZT52C系列稳压二极管的参数(T=25℃):
dzsc/18/4270/18427054.jpg
稳压二极管(又叫齐纳二极管)是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。在这临界击穿点上,反向电阻降低到一个很小的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,稳压管主要被作为稳压器或电压基准元件使用。稳压二极管可以串联起来以便在较高的电压上使用,通过串联就可获得更多的稳定电压。
BZT52C2V7W稳压二极管特性: 表面材料:硅 功耗:500mW 封装:SOD-123 BZT52C系列稳压二极管的参数(T=25℃): dzsc/18/4270/18427055.jpg 稳压二极管(齐纳二极管,Zener diode): 是一种专门工作于反向(崩溃,Breakdown)区域的二极管,如有一适量的电流流经此二极管,则其两端点间产生一固定不变的电压,名为:"稳压电压",由于其电压稳定,故被广泛用于稳压电路或用作参考电压源。

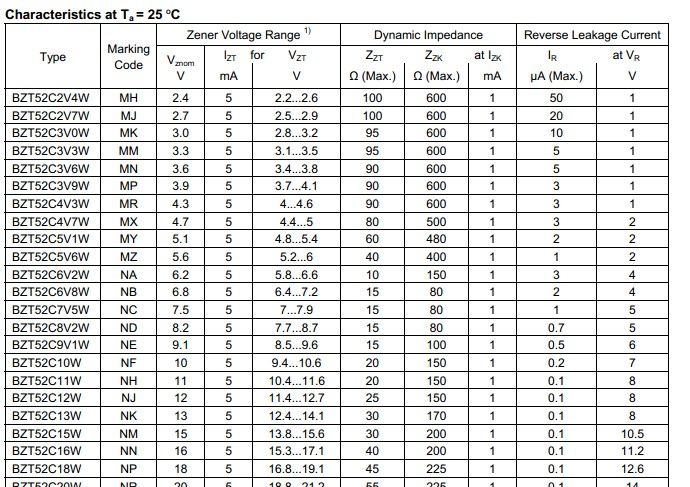

BZT52C3V0W稳压二极管特性: 表面材料:硅 功耗:500mW 封装:SOD-123 BZT52C系列稳压二极管的参数(T=25℃): dzsc/18/4270/18427056.jpg 二极管击穿有哪3种情况? 二极管的击穿通常有三种情况,即雪崩击穿、齐纳击穿和热击穿。 (1)雪崩击穿 对于掺杂浓度较低的PN结,结较厚,当外加反向电压高到一定数值时,因外电场过强,使PN结内少数载流子获得很大的动能而直接与原子碰撞,将原子电离,产生新的电子空穴对,由于链锁反应的结果,使少数载流子数目急剧增多,反向电流雪崩式地迅速增大,这种现象叫雪崩击穿。雪崩击穿通常发生在高反压、低掺杂的情况下。 (2)齐纳击穿 对于采用高掺杂(即杂质浓度很大)形成的PN结,由于结很薄(如0.04μm)即使外加电压并不高(如4V),就可产生很强的电场将结内共价键中的价电子拉出来,产生大量的电子一空穴对,使反向电流剧增,这种现象叫齐纳击穿(因齐纳研究而得名)。齐纳击穿一般发生在低反压、高掺杂的情况下。 (3)热击穿 在使用二极管的过程中,如由于PN结功耗(反向电流与反向电压之积)过大,使结温升高,电流变大,循环反复的结果,超过PN结的允许...
