类型:电量变送器 品牌:涌纬自控 型号:YWD-CDV 测量范围:-（V）

直流电压监控器
型号：YWD-CDV

dzsc/18/3322/18332218.jpg

一、概述

YWD-CDV直流监控器具有直流测量、显示和欠压告警、控制（接点输出）功能，能实时显示被测直流电压，可随意设定欠压告警电压，并有继电器接点输出,是一种经济、实用的直流电压测量及控制仪器。

二、产品特点

1. 完全采用模拟电子技术，没有死机问题。
2. 数码管显示，亮度高，清晰。
3. 简单实用，可靠性高。

三、产品型号:YWD-CDV

1、技术指标

2、使用说明

　　a、接线:直流电压监控器工作时按下图接线

dzsc/18/3322/18332218.jpgb、功能介绍

1. 直流电压测量
2. 按“设置/显示”按钮。使之弹起，处于显示（实时测量）状态，直流电压监控器显示的就是测量直流电压值。
3. 设置欠压值按“设置/显示” 按钮，使之下压，处于设置状态，此时直流电压监控器处于设置功能状态，可通过面板欠压设置电位器调节设定值，直流电压监控器显示的是设置欠压值。 完成欠压值设置后，将按钮切换回显示状态。

四、安装

1. 现场安装
   • 安装时，请根据现场环境，在可能的情况下保证监控器显示板面朝向观察者；
   • 电气连接线用12～14号屏蔽导线；
   • 请不要擅自打开仪器外壳，以免造成损坏。
2. 安装环境
   • 监控器应尽量安装在干燥，通风良好并远离热源的地方；
   • 环境温度为：-10 ℃～50 ℃；
   • 工作电源：DC 15 V～45 V
3. 安装方式
   • 可采用DIN导轨和螺钉两种安装方式，导轨宽度为35mm，螺钉大小为M4×12。

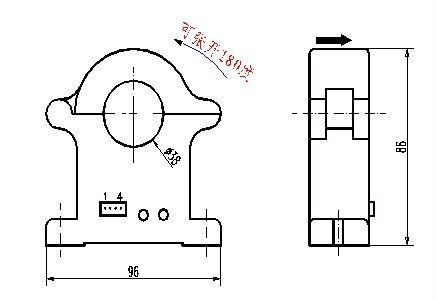

   • 安装尺寸（底视图）

dzsc/18/3322/18332218.jpg
