霍尔电流变送器
型号：YWG-HTD-7-□A□/□

dzsc/18/9541/18954106.jpg

一、概述

    YWG系列霍尔效应变送器，针对霍尔效应变送器普遍存在温度漂移大的缺点，采用补偿电路进行控制，有效地减少了温漂对测量精度的影响，确保测量准确；可以测量任意波形的电流和电压，按用户要求提供标准变送器输出参数（如：DC 0～5V、1～5V、0～20mA、4～20mA等），具有精度高、安装方便、售价低的特点。

　　YWG系列霍尔效应变送器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

二、原理

YWG-HTD-7-□A□/□型电流变送器是一种原边与副边高度电隔离，能将被测直流、交流、脉动电流等信号按线性比例转换成直流电流或直流电压输出的仪器。它具有温度特性好、线性度高、性能稳定、产品可上下开合、安装简便等优点

三、主要功能与特性

    1、可以测量任意波形的电流，输出端能真实地反映输入端电流或电压的波形参数
    2、采用温度补偿电路进行控制，有效减小温漂对测量精度的影响，确保测量准确
    3、精度高、安装方便、售价低

四、性能指标

五、产品选型表

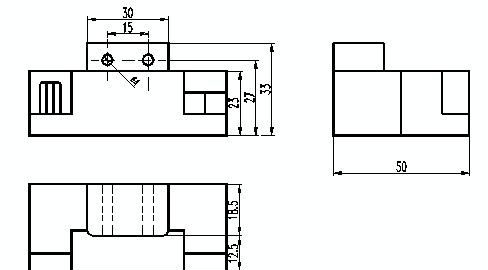

dzsc/18/9541/18954106.jpg六、外形尺寸图
dzsc/18/9541/18954106.jpg

七、注意事项

   1、工作电源、输出端必须正确连接，不能错接；

   2、对于两个电位器，请不要随意调整，若需调校，用小螺丝刀缓慢旋转至 所需精度即可；

   3、原边母线的温度不应超过60℃；

   4、当电流母线填满原边穿线孔时，获得的测量精度；

   5、使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在，海拔高度小于2500米；

   6、测直流电流时，电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。

   7、选型时，请特别注意输入线的线径及外形尺寸，以选择能满足要求的产品。
