供应2D 3D 4D 6D 8D贴片电感

价 格： 0.66
型号/规格：SMDSD系列
品牌/商标：三一
环保类别：无铅环保型
主要用途：普通/民用电子信息产品
额定电流： A
额定电压： V
外形尺寸： mm

dzsc/18/2511/18251174.gifSMDSD3D 4D 6D屏蔽贴片功率电感



dzsc/18/2511/18251174.jpg



dzsc/18/2511/18251174.jpg


Features (特征) ● Small size with the electrode attached to the ferrite core directly. ● Available in magnetically shielded. ● Low DC resistance. ● Suitable for large currents. ● Available on tape and reel for auto surface mounting Product Identification：产品识别 SMDSD 3D18 – 101 M  1     2      3  4 1. Product Type 产品类型 2. CORE  Size 磁芯尺寸 3. Inductance电感值：101 for 100uH 4. Tolerance 误差值 (M 20%,N 30%)

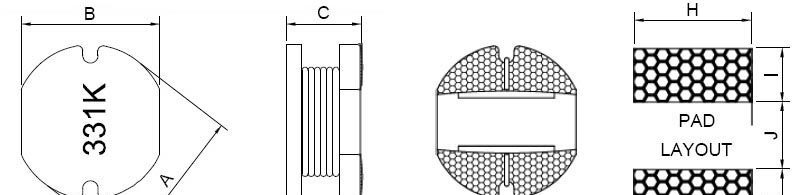

Shape and Size：（Dimensions are in mm） 图示和尺寸：（单位mm）

dzsc/18/2511/18251174.jpg


P/N A B （MAX） C （MAX） D E H I J
SMDSD3D11 4.0（MAX） 1.4 5.5 1.2 3.7 4.5 1.5 1.2
SMDSD3D14 4.0（MAX） 1.7 5.5 1.2 3.7 4.5 1.5 1.2
SMDSD3D16 4.0（MAX） 2.0 5.5 1.2 3.7 4.5 1.5 1.2
SMDSD3D28 4.0（MAX） 3.1 5.5 1.2 3.7 4.5 1.5 1.2
SMDSD4D18 4.7±0.3 2.0 6.9 1.5 4.5 5.3 1.9 1.5
SMDSD4D28 4.7±0.3 3.0 6.9 1.5 4.5 5.3 1.9 1.5
SMDSD5D18 5.7±0.3 2.0 8.2 2.0 5.5 6.3 2.15 2.0
SMDSD5D28 5.7±0.3 3.0 8.2 2.0 5.5 6.3 2.15 2.0
SMDSD6D28 6.7±0.3 3.0 9.5 2.0 6.5 7.3 2.65 2.0
SMDSD6D38 6.7±0.3 4.0 9.5 2.0 6.5 7.3 2.65 2.0
Test Equipment：测试设备 L:  HP4284A precision LCR meter DCR: CHEN HWA 502BC OHM METER dzsc/18/2511/18251174.jpg
      Electrical Characteristics for SMDSD Series   SMSD系列电气特性参数
P/N L (uH) DCR (mOHM)MAX IDC (A) MAX
3D11 3D14 3D16 3D28 3D11 3D14 3D16 3D28
1R5N 1.5   76 52     1.85 1.55
2R2N 2.2     72       1.20
2R4N 2.4   129       1.32
2R7N 2.7 105       0.53 1.25
3R2N 3.2   139
3R3N 3.3     85 72.1     1.10 2.0
4R7N 4.7 156 214 105 88.3 0.40 1.04 0.90 1.65
6R8N 6.8 225 290 170 119 0.34 0.84 0.73 1.24
8R2N 8.2 294       0.32
100N 10 338 440 210 145 0.28 0.90 0.55 1.05
120N 12 418       0.25
150N 15 550 650 295 213 0.23 0.50 0.45 0.90
180N 18 626       0.21
220N 22 731 830 430 335 0.19 0.48 0.40 0.76
330N 33 1108   675 481 0.17   0.32 0.58
390N 39 1390       0.15
470N 47       599 0.14     0.48
Measuring Freq.: 100KHz 0.1V; N:±30%

P/N L (uH) DCR (mOHM)MAX IDC (A) MAX
4D18 4D28 5D18 5D28 6D28 6D38 4D18 4D28 5D18 5D28 6D28 6D38
1R0N 1.0 45           1.72
2R2N 2.2 75 31.3         1.32 2.04
2R7N 2.7 105 43.3         1.28 1.60
3R3N 3.3 110 49.2         1.04 1.57
3R9N 3.9 155 64.8         0.88 1.44
4R7N 4.7 162 72.0         0.84 1.32
5R6N 5.6 170 100.9         0.80 1.17
6R8N 6.8 200 108.9         0.76 1.12
8R2N 8.2 245 117.5         0.68 1.04
100N 10 200 128.3 124 65 65 38 0.61 1.0 1.20 1.30 1.70 2.00
120N 12 210 131.6 153 76 70 53 0.56 0.84 1.10 1.20 1.55 1.70
150N 15 240 149.0 196 103 84 57 0.50 0.76 0.97 1.10 1.40 1.60
180N 18 338 166.0 210 110 95 92 0.46 0.72 0.85 1.00 1.32 1.50
220N 22 397 235.0 290 122 128 96 0.41 0.70 0.80 0.90 1.20 1.30
270N 27 441 261.0 330 175 142 109 0.35 0.58 0.75 0.85 1.05 1.20
330N 33 694 378.0 386 189 165 124 0.32 0.56 0.65 0.75 0.97 1.10
390N 39 709 383.7 520 212 210 138 0.30 0.50 0.57 0.70 0.86 1.00
470N 47   587.0 595 260 238 155   0.48 0.54 0.62 0.80 0.95
560N 56   624.5 665 305 277 202   0.41 0.50 0.58 0.73 0.85
680N 68   699.0 840 355 304 234   0.35 0.43 0.52 0.65 0.75
820N 82   914.8 978 463 390 324   0.32 0.41   0.60 0.70
101N 100   1020 1200 520 535 358   0.29 0.36 0.42 0.54 0.65
121N 120   1270           0.27
151N 150   1350           0.24
181N 180   1540           0.22
Measuring Freq.: 4D18/4D28：100KHz 0.1V; 5D18/5D28/6D28/6D38：10KHz 0.1V ;N:±30%
