供应smd一系列贴片电感绕线电感

价格：		0.32
型号/规格：		SMD31 32 43 52 53 54 75 105
品牌/商标：		三一
环保类别：		无铅环保型
主要用途：
额定电流：
额定电压：
外形尺寸：

详细介绍
企业详情

dzsc/18/2513/18251390.gifSMD 非屏蔽功率贴片电感

dzsc/18/2513/18251390.jpg

Features (特征) ● Silver plated type, Low-loss design 端子镀银，低损耗设计 ● High power,High saturation inductors 高功率，高饱和电感 ● Ideal inductors for DC-DC converseon 理想的DC-DC转换电感 ● Available on tape and reel for auto surface mounting 带装便於自动表面安装 Product Identification：产品识别 SMD 54 – 101 M 1 2 3 4 1. Product Type 产品类型 2. CORE Size （磁芯尺寸) 3. Inductance电感值：101 for 100uH 4. Tolerance (误差值) (J 5%,K 10%,L 15%,M 20%,N 30%) Shape and Size：（Dimensions are in mm） 图示和尺寸：（单位mm） dzsc/18/2513/18251390.jpg

品号	A	B	C	J
SMD31	3.5±0.3	3.0±0.3	1.1±0.2	0.8
SMD32	3.5±0.3	3.0±0.3	2.0±0.3	0.8
SMD43	4.5±0.3	4.0±0.3	3.2±0.3	1.5
SMD52	5.8±0.3	5.2±0.3	2.5±0.3	1.7
SMD53	5.8±0.3	5.2±0.3	3.0±0.3	1.7
SMD54	5.8±0.3	5.2±0.3	4.5±0.35	1.7
SMD73	7.8±0.3	7.0±0.3	3.5±0.5	2.0
SMD75	7.8±0.3	7.0±0.3	5.0±0.5	2.0
SMD104	10.0±0.3	9.0±0.3	4.0±0.5	2.5
SMD105	10.0±0.4	9.0±0.4	5.4±0.5	2.5

Test Equipment：测试设备 L: HP4284A or HP4285A DCR: CHEN HWA 502BC OHM METER

Electrical Characteristics for SMD Series

SMD系列电气特性参数

珠海三一电感器制造有限公司，位于风景优美的珠海南屏科技工业园内，占地面积2000余平方米，现有员工200余人，是一家集研发和制造高品质、环保的电感类元件及服务于一体的化电子元件公司，公司拥有国际先进的生产设备，有设备齐全的开发实验室，严格执行ROHS指令，全面运作完善的ERP电脑管理系统,并运用六西格码管理模式保障产品品质. 今天，三一以高品质的产品及一流的服务体系跻身于行业内。公司有完善的销售网络，在国内设立多家办事处，覆盖中国各大城市，为客户提供优质产品和优质的服务。珠海三一电感器制造有限公司，生产：色环电感、贴片电感、立式电感、空芯线圈，调幅线圈、扼流线圈、磁棒天线、磁珠等系列电感器件。公司严格执行ROHS指令，全面运作完善的ERP电脑管理系统,并运用六西格码管理模式保障产品品质，坚持“品质服务如一专一”政策，有着良好的客户网络及市场声誉。本着“信誉至上、平等互利”的贸易原则，与国内外诸多厂家、商户携手共进。更愿与您在未来的日子里密切合作，共同昌盛。电感器电感厂家 SMD功率电感插件电感贴片磁珠贴片电感功率电感色环电感绕线电感大电流电感共模电感插件磁珠珠海电感浙江电感福建电感深圳电感东莞电感深圳磁珠广东磁珠磁环共模电感电源电感大电流电感大功率电感绕线电感电感江苏电感电感公司阻抗线圈SMD31/CD31功率电感 SMD42/CD42功率电感 SMD43/CD43功率电感 SMD52/CD52功率电感 SMD54/CD54功率电感 SMD73/CD73功率电感 SMD75/CD75功率电感 SMD/CD104功率电感 SMD105/CD105功率电感 SMDSD2D11功率电感 SMDSD3D12功率电感 SMDSD3D16功率电感SMDSD4D18功率电感 SMDSD4D28功率电感 SMDSD5D18功率电感 SMDSD5D28功率电感 SMDSD8D28功率电感 SMDSD8D38功率电感 SMDDE3216功率电感SMDE3225功率电感SMDE4532功率电感 SMDE5750功率电感SMDRH62功率电感 SMDRH74电感 SMDRH25功率电感 SMDRH127功率电感LGH2026电感线圈LGH3026电感线圈LGH5026电感线圈LGH6826电感线圈LGH8026LGH9026电感线圈LGH10626电感线圈LGA0204色环电感LGA0307色环电感 LGA0410色环电感 LGA0510色环电感LGB0406工形电感 LGB0608工形电感 LGB0810工形电感 LGB0912工形电感 LGB1016工形电感LGB1216工字电感LGB1618工字电感LGB1822工字电感1005（0402）叠层电感高频电感铁氧体电感 1608（0603）叠层电感高频电感铁氧体电感 2012（0805）叠层电感高频电感铁氧体电感 3216（1206）叠层电感铁氧体电1005（0402）叠层磁珠 1608（0603）贴片磁珠 2012（0805电感磁珠 3216（1206）叠层磁珠IRH3.5＊3.2插件磁珠IRH3.5＊4.7插件磁珠 IRH3.5＊6.0磁珠电感 IRH3.5＊9.0插件磁珠IR6H6＊10-1.5T穿线磁珠IR6H6＊10-2.5T穿线磁珠 IR6H6＊10-3T穿线磁珠IR6H6＊10-1.5T+1.5T穿线磁珠LGC0310滤波电感LGC0410滤波电感LGC0608滤波电感LGC0512滤波电感LGC1019滤波电感

珠海三一电感器制造有限公司

公司信息未核实

所属城市：广东珠海
[联系时请说明来自维库仪器仪表网]
联系人： 陈平
电话：0756-8818568
传真：0756-8818579
手机：15323617088
QQ ：

公司相关产品

供应各种规格的穿线磁珠

信息内容：

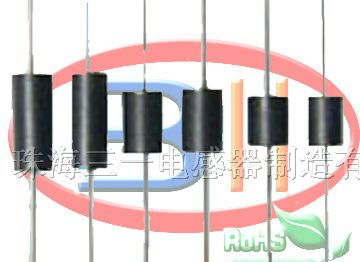

产品图示 dzsc/18/2961/18296143.gif 阻抗曲线图dzsc/18/2961/18296143.gif 本公司目前主要生产以下产品： 1.色环电感: LGA0204,0307,0410,0510 2.工字型电感：LGB0304,0406,0507,0608,0810,0912,1012,1016,1216,1415,1822,等 3.涂装工字电感:LGD0406 0511 0608 0808 0811….等 4.磁环电感：LGH3026,4426,5026,6026,6826,8026,9026,10626,13026,20026，30026等立式卧式不同材质及环形共模上底座产品. 5棒型无针脚滤波电感: LGF0205,0310,0415,0520,0630,0830,1030等 6.棒型轴向电感: LGCF0310,0410,0513,0515,0616,1019等 7.空芯线圈电感:线径0.2mm-2.0mm，内径和圈数依客户要求定做. 8.宽频六孔磁珠：RID,RH,RHH型一孔至六孔各式穿线磁珠,RH354708,35608,35908等 9.模压线圈:外观尺寸有0505，0509，0707,0712，0812，1012等 10. EMI滤波线圈: LGHA451513等 11.共模电感: U10,U16,外型尺寸1417,2336,1523,2235,1723等 12.可调线圈：S1 2 3等 13.贴片电感:带屏蔽和不带屏蔽两种SMD&SMDRH 32,43,54,73,75,104,105, RH63,65,73,74,105124,125,127, SMDF322522,453232,321618,322520,453226等 14.叠层磁珠和叠层电感: SMDB/A100505(0402),...

详细内容>>

供应工字电感

信息内容：

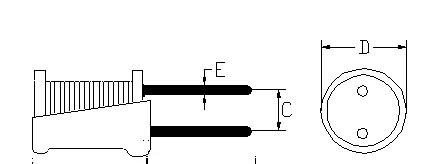

Features (特征) ● Open Magnetic circuit construction 开磁路构造设计 ● Low cost and high reliability 低成本及高可靠性 Applications (用途) ● Notebook, Inkjet printer, Copying machine, Display monitor, Cellular phone, ADSL modem, Gaming machine, Color TV, Video tape recorder, Video camera, Microwave oven, Lighting and Car electronics. 笔记本型电脑，喷墨打印机，影印机，显示监视器，手机，宽频数据机，游戏机，彩色电视，录放影机，摄影机，微波炉，照明设备，汽车电子产品 Product Identification：产品识别 LGB 0608 – 101 K 1 2 3 4 1. LGB TYPE (LGB工字电感) 2. CORE Size （磁芯尺寸) 3. Inductance (电感值) 4. Tolerance (误差值) (J 5%,K 10%,L 15%,M 20%,N 30%,Y min)。 Shape and Size：（Dimensions are in mm）图示和尺寸：（单位mm） dzsc/18/3361/18336128.jpg P/N 料号 A (MAX) B (MIN) C (MAX) D (MAX) E (MAX) 0406 8.0 10.0 2.0±0.5 5.0 0.5±0.1 0608 10.0 10.0 3.0±0.5 ...

详细内容>>
