供应柔性电路板(工艺能力)
| 价 格： | 88.00 |
品牌:SIGA 型号:SG-FPC 机械刚性:柔性 层数:双面 基材:铜 绝缘材料:有机树脂 绝缘层厚度:薄型板 阻燃特性:VO板 加工工艺:电解箔 增强材料:玻纤布基 绝缘树脂:聚四氟乙烯树脂PTFE 产品性质:新品 营销方式:厂家直销 营销价格:优惠
1． 产品类型：单面、双面及多层印制线路板（PCB）
2． 加工尺寸：单面板，双面板：450mm*1000mm
3． 层数：6层
4． 加工板厚度：0.06mm-0.35mm
5． 基材铜箔厚度:18μ(1/2OZ),35μ(1OZ),70μ(2OZ)
6． 常用基材：PI，PET;
7． 工艺能力：
（1） 钻孔：最小成品孔径0.2mm
（2） 孔金属化：最小孔径0.2mm，板厚/孔径比4：1
（3） 导线宽度：最小线宽：金板0.075mm，锡板0.10mm
（4） 导线间距：最小间距：金板0.075mm，锡板0.10mm
（5） 镀金板：镍层厚度：〉或=2.5μ 金层厚度：0.05-0.1μm或按客户要求
（6） 喷锡板：锡层厚度：>或=2.5-5μ
（7） 冲孔，线到边最小距离：0.15mm 孔到边最小距离：0.2mm 最小外形公差：±0.1mm
- 所属城市：广东 深圳
- [联系时请说明来自维库仪器仪表网]
- 联系人： 吉伏生
- 电话：0755-26414700
- 传真：0755-26414700
- 手机：
- QQ ：
供应优质快捷厚铜/加厚线路板/电路板/PCB
信息内容：层数：单面、双面、多层油墨：绿色、兰色、黄色、黑色、白色、红色基材：FR-4基材铜厚：0.5OZ、1OZ、2OZ、3OZ、4OZ、5OZ镀铜加厚：1-4OZ表面工艺：喷锡、镀金、沉锡、沉银、OSP、无铅锡主要应用领域：电源、电器等大功率产品

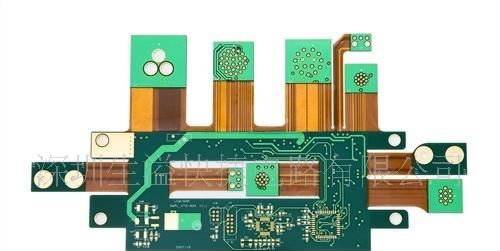

供应优质快捷五层软硬结合板(5-4-1结构)
信息内容：五层软硬结合板(5-4-1结构)产品编号：SG-FPC-GF00051、成品材料：刚性区用生溢FR-4，软性区用新高PI2、成品厚度：总厚度：1.6mm /-0.05mm 软板厚度：0.13mm /-0.005mm3、最小孔径：0.25mm4、最小线宽线距：0.18mm5、成品层次与叠层结构成品总层数：5层（4层刚性电路板、1层柔性电路板）叠层结构：外层刚性板 热固胶 内电层刚性板 热固胶 中间信号层软性板 热固胶 中间信号地混合层刚性板 热固胶 外层刚性板6、表面镀层：化学沉厚金7、外形加工：FR4区电脑锣边，PI区刀刻8、加工程序：制作内层（中间1层软性区图形转移（设定补偿）、内层刚性板图形转移）、添加热固胶叠层压合、钻孔、去污、外层线路、电镀、表面工艺、电性能测试、切片分析、可焊性实验。9、加工难点：叠层压合，表面抗氧化、抗蚀保护，开槽金属化，钻孔去污，沉铜，厚金，微孔BGA封装10、产品应用：航天航空仪器设备
