FPGA开发板,NIOS开发板,NIOS II 2.2工控系列
| 价 格： | 860.00 | |
| 型号/规格： | EP1C6Q240C8 | |
| 品牌/商标： | huanor |
产品介绍：
FreeDev NiosII 2.2工控系列－EP1C6Q240C8版：RMB：860元；
FreeDev NiosII 2.2工控系列－EP1C12Q240C8版：RMB：1060元；
1、概述
FreeDev2.2 Industy series网络工控套件采用ALTERA 软核CPU(NIOS II)的可编程嵌入式工业控制开发套件，是NIOS II在工业控制领域的应用拓展，其灵活的可编程特性，可支持各类控制Ip核，是开发工业控制IP的理想平台。操作系统可选用经典的uCos II、 ucLinux等,支持10M/100M TCP/IP网络，RS485通讯，支持高速AD/DA转换。
FreeDev2.2 Industy series网络工控套件分FreeDev2.2核心板、多功能工控扩展板和可选配的功率驱动板三部分，具有完整NIOS II开发板的功能，又具有工业控制应用功能。其中FreeDev2.2核心板采用Altera成本较低采购方便的Cyclone系列FPGA器件，8M FLASH，8M SDRAM ，1M的配置芯片，可完整实现Altera 的NIOS II开发系统的所有功能功能。多功能工控扩展板中有100M TCP/IP网络通讯单元，RS485通讯单元，4路1.5MSPS 模数转换数据采集单元，2路20M 数模转换数据输出单元，16路开关量输入输出单元，交流过零检测、漏电检测单元、温度检测单元。功能齐全，适合直接应用和系统开发。
2、FreeDev2.2 Industy series主要技术参数
2.1 FreeDev2.2核心板
FPGA：Altera Cyclone EP1C6(可选配EP1C12)
配置芯片epcs1/epcs4
8M FLASH
8M SDRAM
50M主频(可稳定运行于75M)
256K I2C EEPROM
I2C实时时钟
2路UART
16*2液晶显示接口
dzsc/18/1680/18168043.jpg
2．2 多功能工控扩展板(选配，不含税700.00元）
100网络接口(可选择10M类型多功能工控扩展板)
RS485通讯接口
16路TTL电平开关输入输出
A/D输入通道数：单端4路/ 双端2路
A/D转换分辩率：12位
A/D转换速率：1.5MSPS
A/D输入信号范围： 0～5V
D/A输出通道数：单端2路
D/A转换分辨率：12位
D/A转换频率：20MSPS
漏电检测单元最小检测电流：3mA
温度检测单元检测范围：-20/+120摄氏度
dzsc/18/1680/18168043.jpg
2.3环境要求：工作温度：-5℃～80℃
相对湿度： 40％～80％
存贮温度：-55℃～+85℃
dzsc/18/1680/18168043.jpg
【EDA实验】
1.EDA实验1：点亮LED（附EDA实验Quaruts II工程图示）:led
2.EDA实验2：闪烁LED:flicker_led
3.EDA实验3：流水灯:flow_led
4.EDA实验4：基本逻辑门实验:baseGate
5.EDA实验5：键盘、LED发光管实验1:keyled
6.EDA实验6：静态数码管显示:segment1
7.EDA实验7：动态数码管显示:segment2
8.EDA实验8：蜂鸣器输出报警声:buzz
9.EDA实验9：数字电子琴:buzz1
10.EDA实验10：PWM实现D/A转换:PWM_DA
11.EDA实验11：数字时钟实验:clock
12.EDA实验12：频率计实验:fosc
13.EDA实验13：交通灯实验
14.EDA实验14：RS-232发送实验
15.EDA实验15：RS-232接收实验
地址：北京市海淀区中关村大街28－1号，中海园电子城地下一层BF198
电话：010－82534219 、15801405586. /13466617480
QQ:1911900531 QQ:871001268
开发板中心网站：www.huanor.com
淘宝连接：http://shop36289907.taobao.com
- 所属城市：北京 北京市
- [联系时请说明来自维库仪器仪表网]
- 联系人： 刘小姐
- 电话：010-82534219
- 传真：-
- 手机：15801405586
- QQ ：
FPGA开发板,FreeDev 数字应用开发板
信息内容：产品介绍： FreeDev Digital Application 开发板 FreeDev数字应用开发套件是高性价比的FPGA开发平台，为应用设计工程师提供了一个音视频数据采集、数字化处理、网络传输的图形图象、数字音频开发实验平台。系统采用了Altera Cyclone II EP2C35 150万门级的FPGA芯片(可选EP2C20)，集成了视频解码、音频AD/DA、VGA输出、双路100M网络支持、大容量SDRAM、SRAM、FLASH等硬件资源。根据应用开发经验，精心设计、精心配置硬件资源，使开发套件拥有非常灵活的适应性，具有很大的应用开发跨度，适多个领域的应用开发： 1、音、视频数字化处理的应用开发 2、高速以太网应用开发，10/100/1000M网络 IP CORE开发平台。 3、NIOS II软核系统嵌入式应用开发，大容量的存储非常适合嵌入式多核嵌入式控制； 4、较大型应用和ucLinux操作应用开发； 5、大量的FPGA逻辑资源适合IP CORE的开发和验证。 【选购比较】 优势： 0、支持多核应用，因为有大容量SDRAM和FLASH支持，板上跑5个FAST NIOS II核很宽余，同类板8M SDRAM、8M FLASH很难适应多核应用和开发 1、提供移植完成支持网络的uClinux(动态配置IP地址，tftp、web等网络服务，真正实现网络功能） 2、全面uClinux开发...
FPGA数字图象处理板,FPGA开发板

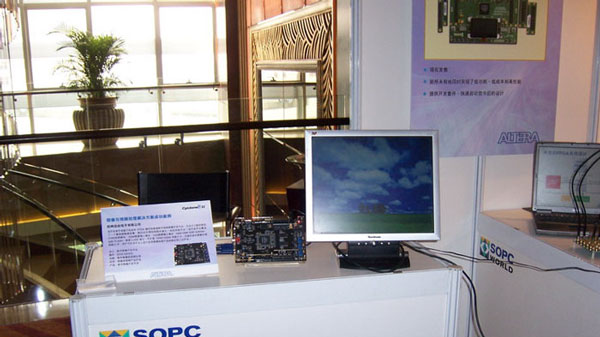

信息内容：产品介绍： FPGA数字图象处理板 FreeDev数字图象开发套件是低成本FPGA器件上的高速数字化视频图象开发平台，为应用设计工程师提供了一个视频数据采集、数字化处理、网络传输视频图象开发实验平台。系统采用了Altera Cyclone II EP2C35 150万门级的FPGA芯片，集成了视频解码、HDMI数据采集、VGA数据采集、HDMI数据输出、VGA输出、可选配100M网络支持、大容量DDR SDRAM、FLASH、高速LVDS In/out，高速IO扩展接口等硬件资源。根据应用开发经验，精心设计、精心配置硬件资源，使开发套件拥有非常灵活的适应性，适多个领域的应用开发： 1、视频图形数字化处理的应用开发 2、图像输入输出处理VGA 3、高速LVDS应用。LVDS_IN接口、LVDS_OUT信号间时延差设计<10ps，良好的信号完整性适合高速应用。 4、高速以太网应用开发，10/100/1000M网络 IP CORE开发平台。 5、软核系统嵌入式应用开发，大容量的存储非常适合嵌入式多核嵌入式控制，较大型应用和uclinux操作应用开发NIOSII。 6、大量的FPGA逻辑资源和高速DDR存储，适合各种IP CORE的开发和验证。 dzsc/18/1680/18168045.jpg 【选购比较】 1.支持多核应用，高速大容量DDR300 SDRAM和FLASH支持，板上跑5个FAST ...
