产品介绍：

FPGA数字图象处理板

  FreeDev数字图象开发套件是低成本FPGA器件上的高速数字化视频图象开发平台，为应用设计工程师提供了一个视频数据采集、数字化处理、网络传输视频图象开发实验平台。系统采用了Altera Cyclone II EP2C35 150万门级的FPGA芯片，集成了视频解码、HDMI数据采集、VGA数据采集、HDMI数据输出、VGA输出、可选配100M网络支持、大容量DDR SDRAM、FLASH、高速LVDS In/out，高速IO扩展接口等硬件资源。根据应用开发经验，精心设计、精心配置硬件资源，使开发套件拥有非常灵活的适应性，适多个领域的应用开发：

1、视频图形数字化处理的应用开发

2、图像输入输出处理VGA

3、高速LVDS应用。LVDS_IN接口、LVDS_OUT信号间时延差设计<10ps，良好的信号完整性适合高速应用。

4、高速以太网应用开发，10/100/1000M网络 IP CORE开发平台。

5、软核系统嵌入式应用开发，大容量的存储非常适合嵌入式多核嵌入式控制，较大型应用和uclinux操作应用开发NIOSII。

6、大量的FPGA逻辑资源和高速DDR存储，适合各种IP CORE的开发和验证。

dzsc/18/1680/18168045.jpg

【选购比较】

1.支持多核应用，高速大容量DDR300 SDRAM和FLASH支持，板上跑5个FAST NIOS II核很宽余适应多核应用和开发。

2.数字图形同样支持NIOS软核基础上的ucLinux开发。

3.DDR333 SDRAM 64M。

4.FLASH 32M。

5.支持100M Ethernet网络扩展子卡，支持10/100/1000M IP CORE和NIOS II网络软件的验证(提供simple_socket_server测试范例）。

6.视频解码支持ITU-R BT.656 YCrCb 4:2:2(16bit/8bit)视频数据输出格式，1路复合视频输入，1路S_Video。

7.丰富的软件范例，并不断的更新和增加。

8.提供经验证的完整ITU656 to VGA显示ip core，适合学习视频应用开发。

9 .提供经验证的完整VGA 显示控制器 ip core。

10.提供经验证的完整ITU656数据采集到DDR的ip core。

11.配套usb_byteblaster线

【适用人群】

适用于计算机、电科类、通信类的本科生、研究生、博士生、IC集成电路 IP CORE前期设计验证、全国相关各科研院所，如计算机科学、微电子、通信、测控技术与仪器设计、电子工程、机电一体化、自动化等相关；航天部、电子部、图形图象、 通讯研发……是全国高校本科生、研究生年度竞赛最理想的应用平台，也是各科研院所成功开发特色新产品的选择。

【系统性能】

1.高速内存性能达到器件上限，EP2C35F672C8器件DDR 134M稳定运行，EP2C35F672C6器件DDR 167M稳定运行。

2.标准清晰度(SD)视频的采集和处理。

3.图像采集和输出处理VGA。

4.(DVI)高清图像处理HDMI。

【硬件资源】

1、八层板工业级标准设计，性能稳定、质量可靠。
2、FPGA芯片：ALTERA Cyclone II EP2C35F672C8。

3、配置芯片：EPCS16。

4、两种配置模式：AS模式和JTAG模式。

5、64M Byte  高速DDR  SDRAM。

6、32M Byte  快速FLASH。

7、100M ETHERNET PHY网络子卡。

8、1路CVBS视频解码，支持ITU-R BT.656 YCrCb 4:2:2(16bit/8bit)数据标准格式。

9、高速LVDS IN接口，支持视频图象数据接收。

10、高速LVDS OUT接口，支持视频图象数据传输。

11、1路24位真彩VGA输入采集。

12、1路HDMI输入采集。

13、1路24位真彩VGA输出。

14、1路HDMI 输出。

15、4个输入键，1个复位键。

16、4个发光二极管。

17、40芯的功能扩展接口。2个CLK输入进全局时钟域，2个PLL1输出到扩展口，其他36个通用IO适应各种扩展需求，信号间时延差设计<10ps，保持良好的信号完整性。

【配套软件】

1、Quartus II 7.2
2、Nios II IDE 7.2
3、Microtronix NiosII Linux开发包，1.4版本

【资料文档】

1、完备的开发板用户手册
2、详细的安装使用说明
3、电路原理图（pdf格式）
4、详尽的主要芯片数据手册

【IP Core设计开发实例】

1、I2C ip core
2、ITU-BT656数据采集 ip core
3、VGA数据采集ip core
4、VGA显示控制 ip core

【销售清单】

1、FreeDev数字图象开发板 1 块
2、USB Blaster 线    1 条
3、视频线                1 条
4、5V开关电源            1 条
5、配套软件DVD 光盘      1 张

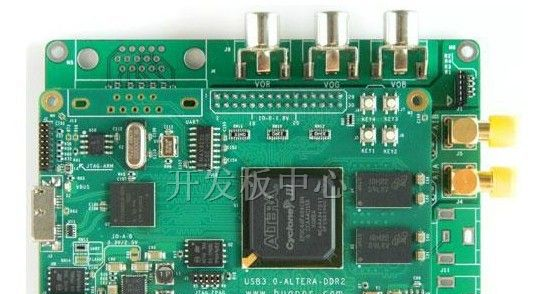

【套件视图】

dzsc/18/1680/18168045.JPG

【实际发售时带透明防护板】

dzsc/18/1680/18168045.jpg

【可选配扩展板】

可选配的10M/100M自适应网络开发板

dzsc/18/1680/18168045.jpg

  10M/100M/100M自适应网络扩展板，支持高速网络通讯，适应图象传输应用开发 。

【相关IP CORE和效果图】

  VGA显示系统IP CORE，Sopc Build外设，支持NIOS II软核配置显示缓冲区，支持1024*768*60

  24bit真彩显示。VGA显示现在支持3种分辨率：1、640*480*60 2、800*600*60 3 1024*768*60。后续针对性能较低板还会推出R G B是5、6、5的版本和支持LCD驱动的版本。

  800*600效果（图象数据存储在FLASH中，由NIOS II刷新到显示内存区）：

dzsc/18/1680/18168045.jpg


1024*768效果（图象数据存储在FLASH中，由NIOS II刷新到显示内存区）：

dzsc/18/1680/18168045.jpg

数字应用和数字图象处理板新增视频流采集存储IP CORE，支持720*625（625/50）标清视频数据采集和存储  FreeDev_DMA ip core支持快速内存数据操作。

dzsc/18/1680/18168045.jpg
